紫光展銳推出5G射頻前端解決方案作用,5g射頻前端有哪些東西
摘要: 紫光展銳推出5G射頻前端解決方案在11月9日受到關注,這一解決方案可以滿足各種負載場景對于5G的需求。方案采用模組化設計,集成功率放大器(PA)、開關、濾波器和低噪聲放大器(LNA)等器件,比業界平均水平降低15%的通路損耗、尺寸減小20%,可提供整個射頻前端所需的有源芯片。
紫光展銳推出5G射頻前端解決方案在11月9日受到關注,這一解決方案可以滿足各種負載場景對于5G的需求。方案采用模組化設計,集成功率放大器(PA)、開關、濾波器和低噪聲放大器(LNA)等器件,比業界平均水平降低15%的通路損耗、尺寸減小20%,可提供整個射頻前端所需的有源芯片。

相比國內大多數解決方案,紫光展銳 5G 射頻前端解決方案是完整的解決方案,可提供整個射頻前端所需的有源芯片,器件齊全、配套完善。該方案從客戶參考設計開始,到器件選型、匹配調試和量產跟蹤,整體交付周期比業界平均水平縮短 20%,大大縮短了 OEM 廠商的產品開發時間,簡化了開發工作。
紫光展銳 5G 射頻前端解決方案的技術優勢還包括:
1、開關響應時間大幅縮短
通過對開關性能、功能和種類的升級,可滿足 5G 各類復雜場景的需求,展銳 5G 射頻將響應時間從 4G 的 5us 縮短到 1us,即使在疾馳的高鐵上,終端信號始終保持穩定。
2、強勁續航
在相同功率下,展銳功率放大器比競品的功耗降低 4%,遠超業界平均水平。最大功率發送時,可延長 10 分鐘工作時間,普通功率發送時,可延長 20 分鐘工作時間。
3、增強型抗干擾
相同功率下的線性度優于競品 4-6dB,抗干擾能力增強 4 倍、在應對直播等場景時,穩定不掉線。
4、覆蓋范圍廣
展銳 5G 射頻模組采用 HPUE 技術,使上行覆蓋范圍更廣,當手機在基站邊緣場景下,使信號強度增強 2 倍。而且,手機終端輸出功率比業內平均水平大 0.5dB,使手機在上傳數據時信號更加穩定。
5、更廣泛的頻段支持
展銳 5G 射頻前端解決方案支持 N77、N78、N79、N41、N28 和 N1 等 5G 全球主流頻段,滿足全球市場對 5G 高、中、低頻段的不同需求。
紫光展銳是什么公司
紫光展銳是中國集成電路設計產業的領先企業。我們以生態為核心戰略,高舉5G和AI的技術旗幟,以價值、未來、服務三個方向服務于個人和社會的智能。
紫光展銳是世界上少數幾個完全掌握2G/3G/4G/5G、Wi-Fi、藍牙、電視調頻、衛星通信等全場景通信技術的企業之一。并具有稀缺的大規模SoC集成能力。產品包括移動通信CPU、基帶芯片, ai芯片,射頻前端芯片,射頻芯片等通信、計算和控制芯片
到目前為止,世界上只有五家公司可以在芯片,提供5G基帶,只有一家紫光展銳公司向中國大陸的公開市場銷售。
紫光展銳,有近5000名員工,其中90%的員工是R&D人,在世界各地有17個R&D技術中心和7個客戶支持中心。業務覆蓋全球128個國家,并已通過全球數百家運營商的出貨認證。它有500多個客戶,包括海信, 諾基亞, 傳音, 聯想, 中興, TCL和魅族
紫光展銳五次獲國家科技進步獎,一次獲其中特別獎,兩次獲一等獎,申請專利4000多項,核心專利有3G/4G/5G、多卡、多模等。
2019年2月,紫光展銳在巴塞羅那Single芯片發布了自己的5G技術平臺馬卡魯1.0和5G基帶芯片春藤V 510,支持2/3/4/5G,完全支持NSA和SA,搭載該芯片的5G手機、5G CPE、5G模塊等移動終端已經投入商用。2020年2月,紫光展銳推出了虎賁T7520,這是業界首款采用6納米EUV先進工藝技術的5G SoC。而紫光展銳紫光國芯關系之前也進行過介紹。而紫光國微今日漲停也不無關系。

5g射頻前端
射頻設備是無線連接的核心,需要無線連接的地方都需要射頻設備。在物聯網,應用的推動下,未來全球無線連接的數量將成倍增長。
現在手機中的射頻器件成本越來越高。手機中典型的射頻前端模塊(RF FEM)包括天線調諧器、天線開關、雙工器、收發開關、濾波器(如SAW、BAW和FBAR)、功率放大器PA和低噪聲放大器LNA。
據說一部4G全網通手機的前端射頻模塊成本已經達到8-15 美元,其中10多個射頻芯片,包括2-3 PA、2-4個開關、6-10個濾波器。未來,手機芯片的價格甚至?xí)^主要的芯片。

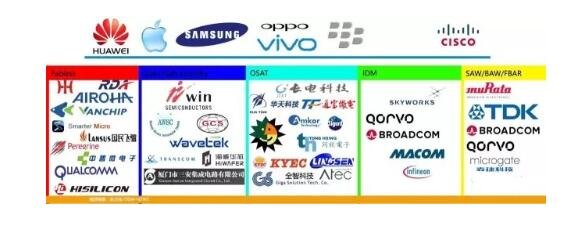

從可以看出,目前全球射頻前端產業,芯片,已經有了比較成熟的產業鏈。歐, 美, 日IDM大廠技術領先,規模優勢明顯;臺灣企業在產業產業鏈的中下游占據重要地位,如晶圓制造和封裝測試。
IDM公司
在終端功放市場,Qorvo、Skyworks、Broadcom三大巨頭展開競爭,三家公司占據90%以上的市場份額。
思佳是一家高可靠性模擬和混合信號半導體公司,為移動通信設計和生產射頻和完整的半導體系統解決方案,包括放大器、衰減器、檢波器、二極管、定向耦合器、前端模塊等。
2015年5月,Avago收購Broadcom,成立新的Broadcom,專注于III-V化合物半導體設計和工藝技術,為及光電氣元件和系統的設計和開發提供廣泛的模擬和混合信號。
Qorvo是一家新公司,由兩家領先的射頻解決方案公司射頻微器件公司和TriQuint半導體公司于2015年合并而成。合并后的Qorvo擁有兩個重要的產品線:移動設備產品線,基站和軍工設備產品線Qorvo是移動、基礎設施和國防應用的可擴展動態射頻解決方案的全球領導者。
最重要的是三大巨頭都在布局, 產品線完成了PA、Switch、雙工器、濾波器,同時擁有專門的制造廠和封裝廠也有利于加快高度集成產品的研發。
三大巨頭在移動通信射頻前端市場的毛利率均高于40%,最高可達50%,凈利潤率在30%左右,說明寡頭公司利用自身的技術優勢和規模效應,盈利能力較強。其次,三巨頭積極開發面向未來的先進技術,以繼續保持競爭優勢。據信,寡頭三大公司在短期內的主導地位將難以撼動。
芯片設計
由于建造晶圓廠的成本很高,進入射頻前端的公司現在采用無晶圓廠模式。但與IDM相比,F(xiàn)ABLESS在研發進度上可能不如IDM。
亨特森成立于2012年7月,專注于射頻/模擬集成電路芯片和SOC系統集成芯片,的開發,以及物聯網核心技術芯片和應用解決方案的研發和推廣。產品涵蓋2G、3G、4G射頻前端/功放系列的核心芯片和無線連接芯片,并擁有量產CMOS功放和GaAs功放技術。韓天下通過了三星的產品認證,獲得了RF PA公司的訂單!
銳迪科微電子(RDA)成立于2004年,致力于射頻和混合信號芯片和系統芯片的設計。它是數字基帶、射頻收發器、功率放大器、射頻開關、藍牙、無線、調頻收音機和其他全系列數字和射頻產品的集成電路供應商。被紫光,收購后,它與展訊,合并,后者將銳迪科周圍的芯片與展訊,的基帶大師芯片,合并,并迅速產生協同效應。
絡達技術(AIROHA)成立于2001年8月,致力于開發高水平的無線通信集成電路,為客戶提供各種高性能、低成本的射頻/混合信號集成電路組件和完整的藍牙/藍牙低功耗系統單片解決方案。產品主要包括手機功放(PA)、射頻開關(T/R Switch)、低噪聲功放(LNA)、數字電視和機頂盒衛星(DVB-S/S2)調諧器、WiFi射頻收發器和藍牙系統單片機。作為2017年初在聯發科,的投資企業,聯發科表示,將有計劃收購除絡達以外的所有股份,實現完全所有權,這將有利于整合聯發科集團的資源,擴大母公司的經營規模,有助于改善母公司的經營狀況。
來自RFMD的凡客誠品團隊成立于2010年,以主流GaAs技術進入射頻功放市場。其主要產品是射頻功率放大器,廣泛應用于2G/3G/4G手機等智能移動終端。
SmarterMicro成立于2012年,其團隊成員來自Skyworks,在集成電路,芯片,從事微波器件和射頻仿真設計,采用可重構SOI GaAs混合工藝。
Lansus成立于2015年,其前身是2010年成立的國民技術射頻部,專注于射頻功率放大器、開關、射頻前端等電子元器件的設計,擁有完整的4G射頻解決方案。
中普微電子(CUCT)從事射頻集成電路的設計、研發和銷售。其產品涵蓋GSM、W-CDMA、TD-SCDMA、CDMA2000和快速發展的TD-LTE,為2G/3G/4G提供全面的射頻前端解決方案。中普微電子前瞻性的TD-LTE射頻功率放大器技術凸顯了公司能夠為全球4G市場提供成熟的射頻解決方案。目前,公司的產品因其高性價比而在市場上廣受歡迎,并得到了包括品牌所有者在內的許多客戶的肯定。
高通是芯片,全球最大的手機供應商,同時也在大力加強芯片射頻技術。2015年收購西蘭納半導體射頻業務;2016年1月,該公司與TDK成立合資公司RF360 Holdings,以進一步增強公司實力。
海思半導體成立于2004年10月,前身是成立于1991年的華為,集成電路設計中心。它是世界領先的私人有限公司,致力于建設一個更好的互聯世界,促進高端視頻時代的發展。公司射頻收發器可以支持Cat6和Cat12。
目前很多射頻器件都在轉向SOI技術。與GaAs等制造工藝相比,該制造工藝產量更高、成本更低,更適合芯片新成立的射頻前端公司——無晶圓廠公司,相信隨著中芯國際、華虹李鴻、芯片,華潤微,無晶圓廠公司射頻SOI技術的成熟,中國的射頻前端將加速崛起。
晶圓代工廠
穩懋半導體(WIN)目前擁有世界上第一個6英寸GaAs晶圓出生的產線,公司擁有三個6英寸GaAs晶圓出生的產線,提供異質結雙極晶體管(HBT)和應變異質結高遷移率晶體管(pHEMT)工藝。2016年營收達到新臺幣13.6億元,凈利潤3.1億元;2016年,公司總生產能力達到35萬件,預計三家工廠滿負荷年生產能力將超過56萬件。
宏捷科技(AWSC)有限公司成立于1998年,由SKYWORKS技術支持,可提供HBT和pHEMT工藝。2008年,公司完成了6英寸GaAs晶圓產線,的建設,年生產能力為15萬片。
GCS主要生產4英寸GaAs晶圓,是世界上唯一一家同時擁有射頻和光電元件制造技術的復合晶圓代工廠。其85%以上的生產能力用于生產無線射頻晶片,6英寸的生產能力是通過與三安的戰略聯盟建立的
聯穎光電(Wavetek),UMC的一個成員,可以提供HBT和pHEMT工藝。2014年底,自聯華收購了原Fab6A產權。通過為150毫米鑄造廠提供GaAs和CMOS專業行業最廣泛的產品組合,并優化獨特的雙軌鑄造業務模式,它希望在全球特色工藝市場中處于領先地位。
全訊技術公司開發和生產微波組件,如微波(功率)放大器和低噪聲放大器,年產量為15,000臺4英寸GaAs芯片
海威華芯擁有一條6英寸的GaAs鑄造生產線,更致力于提供PHEMT集成電路工藝技術,該技術來自中電的29個研究所
三安集成(SANAIC)專注于微波集成電路和功率器件的高端技術開發,將打造30萬片/年6英寸GaAs 產線和6萬片/年6英寸GaN 產線,截至2016年底,公司參與了263個客戶設計項目,其中19個芯片通過了性能驗證,部分客戶開始出貨,產品涉及2G/3G/4G-LTEPA、WiFiPA、LNA 及光通信,充分證明公司的工藝功能已經滿足應用
封裝測試
隨著前端射頻模塊的日益復雜,為了滿足小型化的要求,有必要將功率放大器、濾波器和開關電路集成到一個芯片中。然而,功率放大器通常采用GaAsHBT工藝制造,濾波器采用射頻微機電系統工藝制造,開關采用GaAs pHEMT或SOI工藝制造,這使得它們的集成嚴重依賴于先進的封裝技術。
過濾器
過濾器包括SAW、BAW和FBAR,主要的集中在美日公司手中。
村田擁有高性能的聲表面波射頻元件,如濾波器、雙工器、收發器、諧振器和頻率控制器件,并通過一站式服務為射頻技術人員提供各種基于聲表面波的射頻元件。此外,在手機、ISM、GPS/GNSS等頻段40 MHz ~ 2.7 GHz的頻率范圍內,有非常廣泛的SAW產品組合。
TDK為行業提供SAW和BAW濾波器,其功能已經超過智能手機,并支持其他設備和應用,包括平板電腦、可穿戴設備和汽車產品。
中國的一些公司正在進入濾波器領域,如天津的諾思微系統和深圳的麥捷微電子。
紫光展銳推出5G射頻前端解決方案需要這些前端需要產品的配合才能夠更好的運行。
