10月真是個熱鬧的月份，不僅僅蘋果發布了iPhone12錘子手機發布了R2,華為Mate40也發布，讓我們一起來看一下華為Mate40發布會上這款新機有什么突出的表現嗎？

　　10月22日晚8點，華為Mate40系列正式通過線上直播的方式發布，而這一天將成為華為的“歷史時刻”！由于核心供應鏈問題，余承東曾公開表示，Mate40所搭載的麒麟9000或許將成為華為的“絕唱”，這也意味著華為Mate40很有可能成為華為最好的一部手機，而作為華為“最好”的一部手機，確實在各個方面都有其獨到之處！

　　在外觀方面華為Mate40分為四款，分別是Mate  40，Mate40Pro，Mate40Pro，Mate  40 RS  保時捷版。手機正面采用P40設計，背面采用徠卡圓形攝像頭模塊設計。不同型號的外觀略有不同。Mate40采用前置攝像頭小開口設計，其他型號采用前置“膠囊”雙開口設計，屏幕采用大曲率120的瀑布式屏幕設計，比之前的溢流式屏幕更驚艷。

　　屏幕外觀

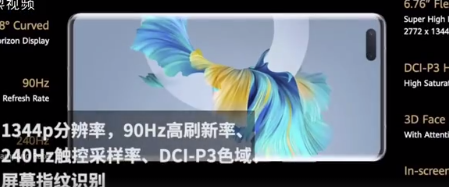

　　Mate40系列也開始在屏幕上發力。眾所周知，iPhone12系列的電池容量比iPhone11縮水了10%左右。為了控制功耗，所有iPhone12系列都配備了最高刷新率為60HZ的屏幕。這次，華為Mate  40系列將刷新率提高到90HZ，采樣率提高到240HZ，使得顯示屏更加流暢，用戶體驗更好。

　　拍照的時候，

　　這是華為手機最值得驕傲的地方。華為Mate  40有3個后置鏡頭，主鏡頭5000萬，超廣角2000萬，長焦800萬，光學變焦5倍；Mate40 Pro有4個后置鏡頭，5000萬個主鏡頭，2000萬個超廣角，1300萬個3D鏡頭，1200萬個長焦，7倍光學變焦。Mate40 Pro配備了令人驚嘆的17倍光學變焦，而且因為有了潛望鏡，光學變焦技術可以完美地在智能手機上顯示出來。不難發現Mate40 Pro是最受消費者歡迎！

　　配置方面

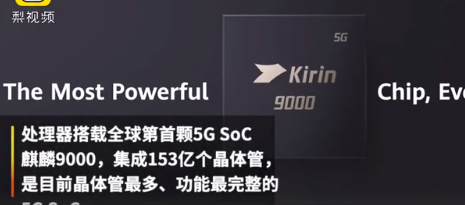

　　華為的mate  40系列配備了華為，最好的芯片麒麟9000，也是世界上第一個5納米工藝的5G  soc，集成了153個晶體管。它比世界頂級5G  SOC蘋果A14處理器多30%。其CPU性能比驍龍865高25%，GPU性能比高通865高50%。超高的GPU計算能力讓Mate40在游戲中更流暢，NPU  AI處理器性能比驍龍865高出150%。

　　麒麟9000搭載第三代5G通信芯片在目前的網絡測試中下載速度是驍龍865的5倍上傳速度是驍龍865的2倍。不愧是5G通信領域的龍頭企業。

　　續航方面

　　華為Mate  40電池容量4400mAh，首次推出66W有線快充和50W無線快充，充電速度比上一代提高約1.6倍。

　　就售價而言

　　從消費者最關心的價格來看，Mate40(8 128)售價899歐元，共計人民幣7 102元；華為Mate  40 Pro(8256)售價1199歐元，共計9473元；Mate40 Pro  (12 256)售價1399歐元，合計人民幣11053元；Mate40 RS(12 256)售價2295歐元，共計人民幣18132元。

　　很多網友看到這個價格后，都說沒有想象中那么便宜，可以說iPhone12系列開了一條街！

　　不過，總的來說，真的值這個錢。Mate40系列在外觀和性能上都具有競爭力。當然，我們不希望Mate40系列成為華為最好的型號。隨著國內芯片，的崛起，核心供應鏈將得到恢復。華為最好的機型永遠是“下一代”旗艦機！

　　5nm技術是什么？

　　我們通常所說的5nm或7nm是晶體管的寬度(也叫線寬)。實現納米級電路是非常困難的。光刻和刻蝕等復雜的加工技術涉及晶體管的國內制造。臺積電從阿斯麥爾購買了光刻機器，它可以處理5 nmeuv  光刻過程。然而，由于美國，的封鎖，中芯國際被禁止從阿斯麥爾(ASML)進口光刻機器，因此下一個5納米工藝將暫時遇到許多困難。畢竟，光刻機器是一項尖端技術。雖然ASML是荷蘭，的一家公司，但它得益于整個歐美產業連鎖的高端技術。如果中芯國際面臨封鎖，很多產業會一個個突破，難度可想而知。

　　為什么3nm和5nm芯片很重要？芯片本質上是一個負責設備數據處理的集成電路，芯片的作用主要表現在算力和穩定。Nm是長度單位，與算力和穩定性沒有必然聯系。就像掛鐘和手表是用來精確計時的，并不一定和大小有關。但是常識告訴我們，同樣的功能越小，技術越高或者效率越高。目前最小的是3 nm和5 nm，這是它的超前意義。

　　也就是說，14納米和28納米技術在功能上與3納米和5納米沒有區別。但是3 nm和5 nm為什么重要呢？這與半導體的經濟特點有關產業半導體經濟是一個倒金字塔結構，即金字塔中少數頂尖技術，可以獲得最大的市場經濟效益。人們普遍追求的是最新一代的產品，而功能相同、相對落后的技術帶來的好處會以幾何級數遞減。就像我們買手機一樣，我們每年都用芯片最新的旗艦機，不僅貴，而且銷量大，成為企業的利潤責任。手機后面一點，很快。

　　目前國內芯片的設計技術比較先進，芯片和最先進的臺積電、三星在制造上差別不大。目前主要缺乏3 nm和5 nm的光刻機，而國產光刻機處于28nm的水平。
