五星紅旗首次在月球獨立展示，怎么展示的?難度如何?

　　在點火和起飛前，著陸上部組件實現了月球面國旗的展開以及升降舵和著陸器的解鎖和分離。國旗的發射是中國首次實現了國旗在月球表面的“獨立展示”。

　　國旗可以獨立顯示，主要由月面國旗顯示系統輔助。該系統由中國航天科工集團開發，由月面國旗，壓放裝置和展開機構三部分組成，長約半米。該系統在探測器處于折疊狀態的情況下升空，并在登月后根據指令解鎖和打開。

　　來自中國航天科工的專家表示，國旗顯示系統布置在嫦娥五號著陸艙外部，熱環境和空間環境惡劣，需要采取各種環境適應措施來保證其正常工作。作為突出中國重大科技創新活動的標志性動作，國旗展示系統必須獨立解鎖，具有高可靠性和高安全性。

　　專家表示，為了讓全景相機獲得元素豐富、比例協調的國旗照片，國旗顯示系統需要在打開時擴展探測器，并提供更大的國旗面尺寸和良好的拍攝角度。國旗展示系統在滿足上述功能要求的同時，還需要采取輕量化、小型化的設計措施，對系統的重量要求極其嚴格。

       這一次國旗旗幟完全不一樣，怎么不一樣了？

　　1、選材花費時間超過1年

　　嫦娥五號月球國旗顯示系統是有效載荷子系統的組成部分之一，也是有效載荷子系統唯一的關鍵項目。不同于“嫦娥三號”，“嫦娥四號”和玉兔月球車上的國旗，“嫦娥五號”國旗是真旗。

　　因?yàn)橛钪嬗泻軓?qiáng)的電磁輻射，月球表面有正負150攝氏度的溫差，決定了普通的國旗不能在月球上使用。

　　在國旗展示體系的初期，研究團隊為此設計了多種展示形式，包括記憶合金展示方案、伺服升旗方案、機構展示方案等。以及國旗的折扇方案等。但是經過高低溫測試，發現只有以卷軸形式發展的國旗比較平整，沒有出現褶皺。

　　然而，研究小組就如何確保國旗有足夠的力量并在發射時保持平坦進行了大量的理論研究和模擬試驗。他們在研究中發現，雖然有些纖維材料強度較高，但染色性能較差，染色性能較好的纖維材料強度達不到要求。因此，無論是單纖維還是紡織品加工都不能滿足月球環境的要求。同時，還必須確保國旗在正負150攝氏度的溫差下卷起時不會粘在一起。

　　國旗展覽系統項目主任馬威說：“國旗展覽系統是一個獨立的艙外系統，自從運載火箭放下整流罩，將軌道從地球轉移到月球，然后在月球著陸以來，它一直暴露在極其惡劣的環境中。我們通過實驗發現，如果把地球上使用的國旗放在月球上，它的顏色會在短時間內褪色、變色，甚至分解?！?/p>

　　對于第一次接受航天研制任務的團隊來說，完全是摸著石頭過河，其巨大的技術問題擺在我們面前。為了保質保量完成研發任務，研發團隊不畏困難，同時地毯式查閱文獻資料，進行了廣泛的研究論證，并與國內優勢單位聯手，共同攻關關鍵技術。因此，他們不得不走出去，與大學和科研機構合作，咨詢國內許多知名紡織企業，尋找適合在月球上使用的纖維材料。

　　國旗展覽系統技術總監程昌，說，研究團隊花了一年多的時間進行材料選擇，最終選擇了二三十種纖維材料。然后，通過包括熱匹配、耐高低溫、防靜電、防月塵等物理測試。研究小組最終決定采用一種新的復合材料，這種材料能夠滿足強度要求。它還能滿足染色性能要求，從而保證國旗能抵抗月表，的惡劣環境，不褪色、不變色、不變形。

　　用馬威的話說，雖然它只是一個單薄的國旗，但它的科技含量卻很高。

　　2、整個系統重量控制在1公斤

　　“嫦娥五號”國旗飛機運動包絡線近2000mm900mm，整個系統重量只有1 kg。馬威說，選擇這樣的國旗尺寸是開發團隊綜合考慮的結果，目的是盡可能突出視野，以便相機拍攝的照片可以看到月表，的一部分、深空的一部分和著陸器的一部分。如果國旗太大或太小，照片不能顯示豐富的元素。

　　由于“嫦娥五號”國旗展示系統的重量只有1kg，研究小組為減輕整個系統的重量付出了巨大的努力，這不僅需要輕質材料，還需要“瘦身”設備。面對月表，惡劣的溫差環境，也需要對國旗顯示系統進行工藝設計和集成設計。

　　當國旗展覽系統建立時，研究小組演示了使用四極、三極和兩極作為國旗方案。然而，考慮到復雜性和重量，最終選擇第二極進行演示。

　　國旗展示系統項目負責人李云峰，說：“我們之所以采用桿式結構方案，是因?yàn)樗呛娇蘸教煜到y(tǒng)中相對成熟的技術，包括衛星和航天器等航天器的太陽能電池帆板。桿結構的目的是確?？煽啃??！?/p>

　　此外，為了控制整個國旗，顯示系統的重量，研究小組還對結構進行了優化，在選擇耐高溫和耐寒材料的基礎上，使支撐臂盡可能的薄和小。

　　國旗展覽系統中使用的支架結構必須能夠承受冷熱交變、空間輻射和空間環境極低真空等惡劣環境試驗。如果材料選擇不當，可能會發生冷焊(即兩個接觸金屬在空間極低的真空環境下會粘在一起)，導致機構無法正常工作或開啟的問題。

　　李云峰說：“為了解決冷焊問題，我們對系統的所有機構和關鍵位置進行了防冷焊處理，確保部件能夠滿足月表的空間環境和溫度要求，可以說，為了將國旗顯示系統的重量控制在1公斤，整個開發團隊進行了不懈的努力?！?/p>

　　3、多種試驗確保機構成功開展

　　確?？煽啃允钦麄€(gè)國旗展覽系統的首要任務。整個系統涉及解鎖、支架展開、支架固定等步驟。如果支架不能在月球上成功部署，那么之前的所有努力都將付諸東流。

　　李云峰說：“每一個動作都必須正常工作，這一系列動作必須在一秒鐘內完成。因此，我們的工作是一項重大責任和光榮使命?！?/p>

　　火工品是國旗，整個展示系統最基礎的部分，如果不能引爆和解鎖，后續行動無法討論。所以負責機構解鎖的火工品就成了關鍵。

　　程昌說，國旗展示系統中使用的火工品是中國同類用途和功能中最小的一種。小意味著它對環境適應性非常敏感，粗心可能會失敗。尤其是面對月球惡劣的溫差環境，更需要保證在地面給它指令的情況下能夠成功引爆。

　　面對這個問題，研究小組通過將火工品放入-200左右的液氮罐中，在高溫環境下進行了數十次實驗，模擬在月球極端溫差下能否正常使用。

　　同時，在國旗顯示系統中與火工品同等重要的兩個扭簧是機構支架展開的關鍵動力源。

　　彈簧的彈性系數一般在-5至25范圍內不變。如果超過100，降到-30以下，彈簧材料的強度會降低，彈性系數也會降低。

　　工業設備中常用的扭簧不能滿足國旗顯示系統展開機構的要求。為此，研究小組專門找了彈簧廠家按要求定制，然后在實驗室進行高低溫、長期壓縮和拉伸試驗，并經常觀察其力學變化，以保證扭簧的可靠性。

　　月球本身就很難挖土，還需要準確地展示國旗，向我們的科學家致敬。

　　嫦娥五號現在到哪了?進行到哪個階段了?

　　如上所述，嫦娥五號已經進入了在月球上起飛的階段，展示了我們的五星紅旗。

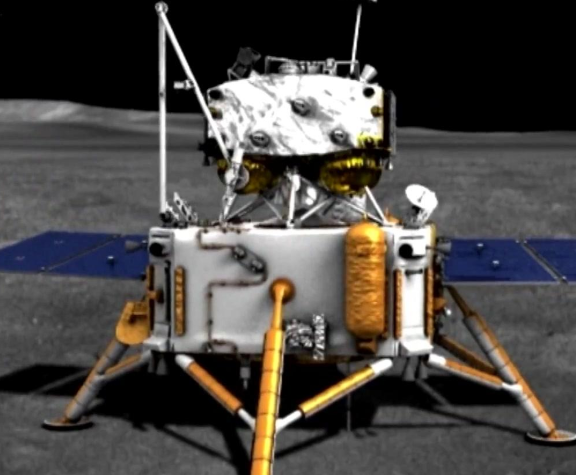

　　從國家航天局獲悉，12月3日23時10分，嫦娥五號Ascender 3000n發動機工作約6分鐘，成功將搭載樣品的Ascender送入繞月軌道。這是我國首次實現地外天體起飛。

　　與地面起飛不同，嫦娥五號上升管的月球起飛沒有成熟的發射塔系統，著陸器相當于上升管的“臨時塔”。立管的起飛存在一些問題，如起飛初始基準和起飛平臺姿態、發動機羽流導流空間有限、地球與月球環境的差異等。此外，由于月球上沒有導航星座，所以在升空后，需要借助地面測控實現自主定位和姿態確定。

　　升空成功后，升降器經過垂直上升、姿態調整和軌道注入三個階段，進入預定的繞月軌道。然后，上升器將與在月球周圍等待的軌道返回組件會合并對接，并將月球樣本轉移到返回器，返回器將等待適當?shù)脑碌厝肷浯翱?，并?zhǔn)備返回地球。

　　我們?yōu)槭裁匆ピ虑颉巴谕痢?如何采樣?有什么意義?

　　千百年來，月球一直是人類夢寐以求的理想國度，關于月球的猜測和想象層出不窮。幾十年前，隨著美國和前蘇聯先后登上月球獲取月球樣品，人類逐漸揭開了月球的神秘面紗。

　　“月壤是了解月球地殼巖石圈組成和分布特征，研究月球乃至地月系統演化歷史的絕佳樣本。它存在于月球表面，曾被微隕石和小行星撞擊過，所以它包含了有關微隕石和小行星撞擊歷史的信息?！编嵱来赫f，月壤是從月球固體巖石圈到太陽系空間的過渡地帶。暴露在宇宙射線和太陽風中，它包含了太陽系空間的物質和能量信息，也可以為了解太陽活動歷史提供必要的信息。

　　月壤也是月球資源利用研究的重要載體。月壤，蘊藏著豐富的資源，包括潛在的氦-3、鈦鐵礦和等資源，可為月球資源的開發利用和月球基地的選址提供重要的科學依據。例如，氦-3在世界上被認為是一種高效、清潔和安全的核聚變發電燃料。據計算，100噸氦-3產生的能量相當于全世界一年消耗的總能量。地球上氦-3的儲量很小，已知只有500公斤左右，世界上很容易獲得。之前的嫦娥項目證明，月壤氦-3儲量達到百萬噸，可以滿足人類大約一萬年的能源需求。事實上，隨著人類對月球認識的加深，科學家們發現月球上氦-3的總儲存量可能會更多。

　　當然，由于地球和月球之間的運輸成本很高，所謂的月球資源沒有商業開發價值，只有潛在的開發價值?！叭绻幸惶烊祟惿钤谠虑蛏?，就有必要用月壤來生產建筑材料，鋪路，在月球上生產氧氣和水?！编嵱来赫f。

　　如果“嫦娥五號”帶回的樣本研究證明呂姆的克山是“年輕”的，那就提出了一個全新的問題：——月球內部經過數十億年的形成，怎么還能保留足夠噴發的熱量?如果我們能在這里獲得新的樣本，將有助于填補目前月球樣本的空白，促進對月球火山活動和演化歷史的了解。

　　同時，月球也為其他行星的“測年齡”提供了重要參考。一般來說，其他行星的“年齡”是根據月球隕石坑的大小、深度以及對周圍環境的影響來判斷的。舊區的隕石坑越來越大，而年輕區的隕石坑越來越少。根據這些隕石坑的“年齡”，利用月球上的土壤樣本可以獲得絕對日期。目前，月壤從8.5億年前到32億年前仍然是一個謎，而“嫦娥五號”可能提供了這個謎的答案。

　　自2004年“嫦娥”成立以來，中國探月工程已經走過了16個年頭。2020年底，我們將收獲月球上最浪漫的禮物。五星紅旗首次在月球獨立展示，一起等待嫦娥五號的返回吧。月球挖土“打包”完成！可回顧查看。
