國家“新基建”等政策的施行，推動制造業智能化升級，5G、新能源汽車產業蓬勃發展，也盤帶了基站電源設備、儲能電源和能源轉換的核心元器件發展。

　　無論是網絡設備、基站建設、汽車電子等都與磁性元件以及電源密不可分，網絡的改造升級、終端設備的多樣化設計都要依托關鍵電子變壓器、電感器等磁性元器件技術的革新。

　　隨著5G、基站建設、新能源汽車技術迭代和場景的需求疊加，【銘普光磁(002902)、股吧】（002902）持續發力，不斷加大研發投入，輔之以先進的自動化生產設備，除了在網絡變壓器、車載磁性元件等產品上取得了一定的成功，銘普光磁研發制造的Power Bead電感、一體成型電感及平面變壓器也很好地響應了新基建下市場的需求。

　　銘普光磁一體成型電感

　　自去年下半年開始，消費升級趨勢下，我國新能源汽車行業快速回暖，在全國汽車市場的滲透率逐年上升，市場份額占比達到5.4%。

　　以當前汽車的發展趨勢來看，尤其是新能源汽車，電氣化、網聯化、多功能化的趨勢已不可逆。

　　產品特點

　　銘普光磁研發生產的一體成型電感，采用金屬成型的屏蔽方式，為電磁屏蔽結構、復合結構，與非封裝屏蔽的電感、鐵氧體屏蔽的電感相比，屏蔽效果更佳。可有效降低噪聲，對于低漏磁通量的應用，使用金屬一體成型電感器更為適合。

　　較傳統電感而言，銘普光磁一體成型電感具有小體積、大電流、高飽和、低噪音、耐高溫的特點，型號尺寸多樣，電感值范圍從0.047uH-50uH，工作溫度最高可達155℃，電流最高可達120A，可用于表面貼裝設計。

　　產品系列

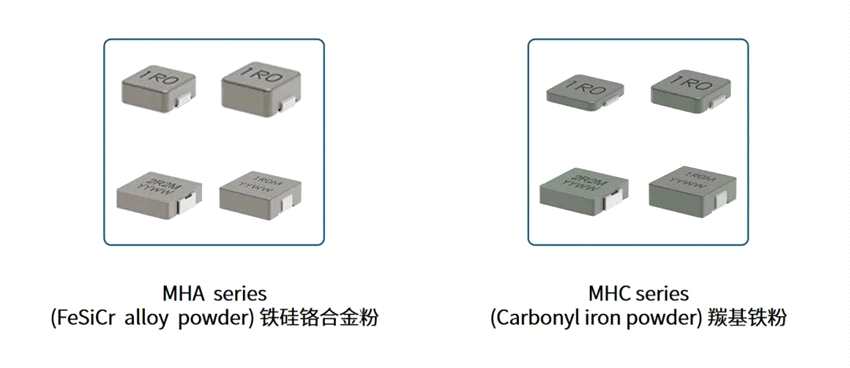

　　在使用的磁性材料上，可分為MHA（鐵硅鉻合金粉）系列和MHC（羰基鐵粉）系列，其中，兩者都有尺寸小、能處理不飽和的瞬態電流峰值、磁屏蔽結構、復合結構、超低噪音的特點，不同之處在于，MHA系列的DCR低，lrms高，而MHC系列具有高電流能力。

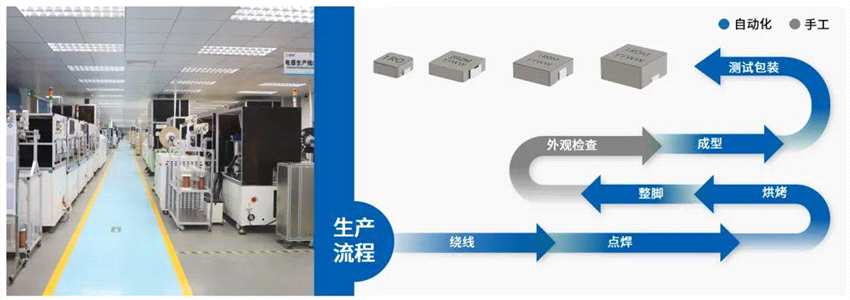

　　銘普光磁在一體成型電感產品研發上，具備粉料自主研發能力，已兩次獲得實用新型專利證書。在生產過程中，我們采用全自動生產線，品質穩定，特有的磁粉絕緣包覆技術使產品無耐壓擊穿風險。

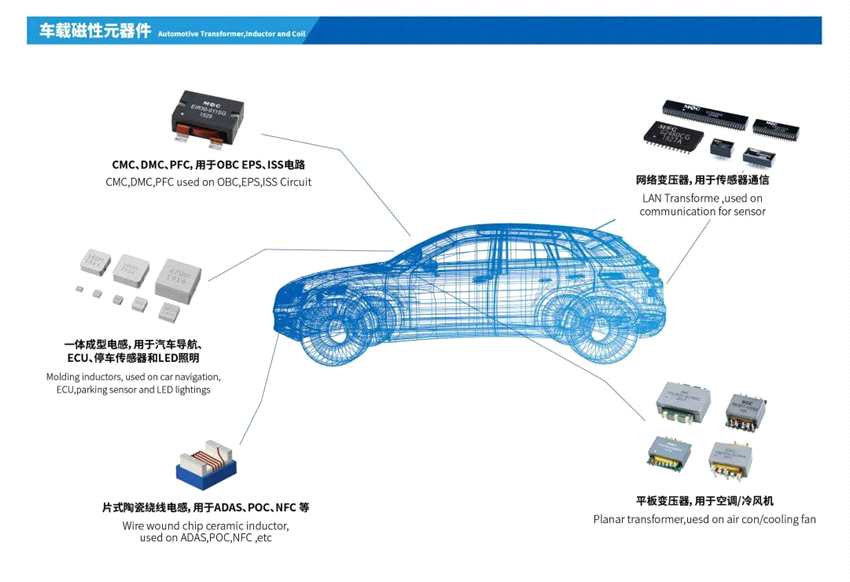

　　銘普光磁的一體成型電感應用范圍廣，除了應用于電腦、移動手機、電源、服務器等等多種領域，還應用在新能源電動汽車上，作為汽車電子發展的核心元件之一，被廣泛用于汽車導航、BMS、ECU、停車傳感器和LED照明。目前在批量供貨給國內某著名整車廠。

　　銘普光磁汽車級一體成型電感能承受最高溫度是+155℃，目前銘普光磁的研發團隊和高校組建創新團隊在一體成型粉料開發過程取得新成就，開發出適用+180℃汽車和航天級高溫一體成型電感的粉料，在小批量試產中，這種超高溫的一體成型電感預計2023年春季實現量產并發布。

　　未來，銘普會在一體成型電感領域繼續加強技術和產品研究，落實產學研相結合的創新體系，以市場需求為導向，推進產品升級創新，產品矩陣進一步完善。

　　銘普光磁平面變壓器

　　隨著新能源汽車的發展，作為新能源汽車的關鍵元器件――平面變壓器也受到業界廣泛關注。

　　平面變壓器因為其高度低，散熱性能優良，漏感很低，耦合性能佳，高頻特性好，可重復性高，而受到國內外市場的青睞，在新能源汽車上的運用包括充電樁、開關電源、DC-DC、車載充電器等。

　　平面變壓器的應用廣泛，除在新能源汽車上的應用外，還可應用于通訊電源、服務器電源、5G模塊電源、POE電源、超薄TV、智慧屏等領域，在新基建如火如荼的建設下，也給平面變壓器的發展帶來了重大的契機。

　　銘普光磁研發平面變壓器已積累了多年經驗，擁有平面變壓器自主設計能力，可根據客戶電路需求，提供定制方案。

　　平面變壓器特點

　　高度低，體積小，功率密度高

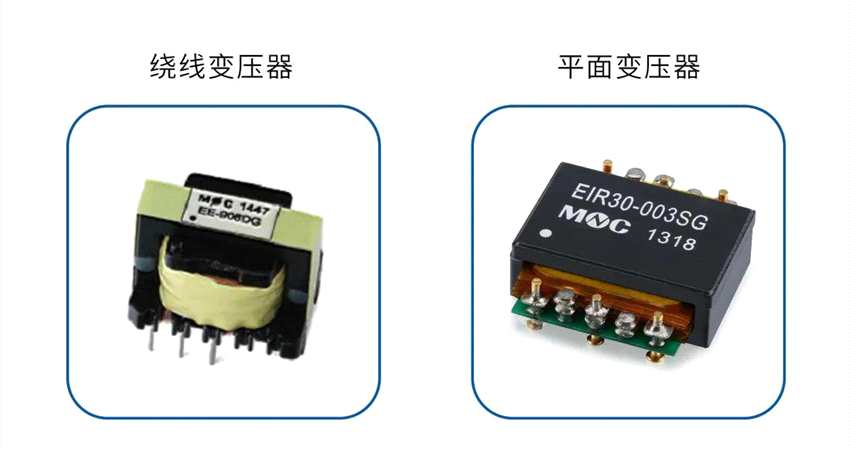

　　與傳統的變壓器采用銅導線作為繞組線圈相比，銘普光磁的平面變壓器高度低，體積小，功率密度高。在功率密度得到大大提高的同時，體積卻大大的縮小，是傳統的變壓器的40%~70%，厚度遠低于傳統的變壓器，只相當于其20%至40%的高度。

　　漏磁小，低漏感

　　對普通變壓器來說，初級線圈所產生的磁通并非都穿過次級線圈，于是就產生了漏感，電磁耦合的緊密要求也無法滿足。而平面變壓器結構特點就顯而易見了，平面繞組的緊密耦合使得漏感大大地減少。

　　高頻交流電阻小

　　平面變壓器的結構能有效的避免趨膚效應，降低鄰近效應。

　　功耗小，效率高

　　平面變壓器效率可以達到98%或以上。

　　平面變壓器結構類型

　　銘普光磁的平面變壓器具有多種結構類型，可應用于不同的場景。

　　0

　　1

　　銅片結構

　　采用銅片結構，匝數少，承受電流大功率可以做到4~10kw，常應用于低壓大電流的電源。

　　0

　　2

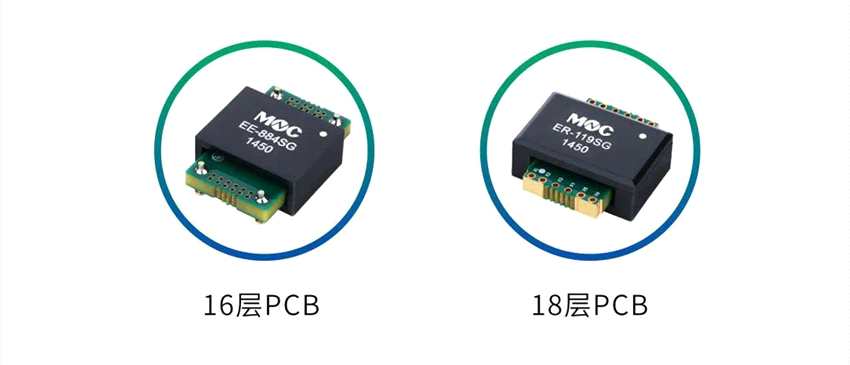

　　多層PCB板

　　多層PCB板結構，制作簡單，方便組裝，生產效率高，常用于功率小于700W DC/DC模塊電源中。

　　0

　　3

　　三層絕緣線加PCB板或加銅箔

　　這種結構方式是初級采用三層絕緣線繞制成線餅狀，次級采用多塊PCB或銅片并聯方式。這結構通常用在AC/DC電源中。其優點是散熱好，符合加強絕緣安規要求。

　　0

　　4

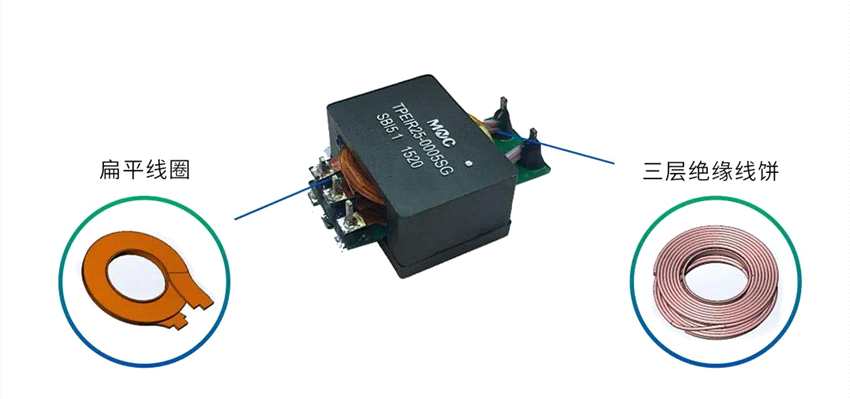

　　三層絕緣線加扁平線圈

　　初級采用三層絕緣線繞制成線餅狀，次級采用扁平線圈，這結構通常用在AC/DC電源中。

　　銘普光磁擁有專業的開發設計團隊以及強大的定制化能力，生產自動化程度高，通過電磁、熱仿真能力提供最優設計方案，減少反復制樣提高設計效率。力爭為客戶做極致。在設備投入、研發團隊建設、品質管控上，我們都一直在完善，力求做到更好。

　　銘普光磁Power Bead電感

　　近年來，我國云計算產業迅速發展，云計算數據中心建設由此迎來良好發展機遇，另外，截至2020年底，我國已建成全球最大5G網絡，累計建成5G基站71.8萬個。

　　在基站建設潮、服務器市場需求旺盛的情況下，作為傳統磁性元件品類，Power Bead電感仍表現出較強的市場活力。

　　作為貼片電感的一種，Power Bead大電流型電感適用于表面貼裝，適合于回流焊，可應用于主板、服務器、基站等大電流設備需求場景，其承受通流能力大。

　　從生產工藝上，銘普光磁Power Bead電感從磁芯裝配、銅端子裝配、點膠、蓋板、烘烤、檢測和包裝等全流程，均采用自動化生產工序，產品品質穩定。目前，我們已有二十多條Power Bead電感自動化生產線，前后投入設備五百多臺，月產能達20kk，產品已廣泛應用于海內外多家知名廠商。

　　產品特點

　　1.超低直流電阻，大電流，高飽和

　　2.尺寸范圍7*7―20*20mm

　　3.電感量范圍0.047uH―0.80uH

　　4.可提供2相或多相的交錯并聯耦合電感設計方案

　　5.可提供架空結構方案

　　6.電流最高可達120A

　　7.工作溫度最高可達155℃

　　8.可為客戶提供定制設計方案

　　目前銘普光磁在Power Bead電感方面已有MHB0705SG SERIES、MHB1010SG SERIES等十余個產品型號，產品尺寸覆蓋范圍為7*7--20*20mm。可供下游需求廠商選型，廠商可根據設計模組給電感的預留空間大小、所需電感量等不同指標，選擇合適的電感型號。

　　作為磁性元件行業的知名企業，銘普光磁自2008年成立以來，就一直致力于數據通訊技術領域的自主研發與創新。在平板變壓器、車載磁性元件、一體成型電感等產品的生產和研發上有著多年經驗。

　　多年的技術積累與發展，憑借著穩健經營與優良的產品品質，銘普光磁已成長為行業內領先的通信磁性元器件、通信光電部件、通信供電系統設備制造商，并且多年來都被評為中國電子元件百強企業。未來，銘普光磁會始終堅持以技術創新推動企業發展，為客戶做極致，因“磁”而精彩！

　　銘普光磁電子事業部網站已正式上線，可在線查看、搜索銘普光磁磁性元器件型號，及規格書下載。
