臺積電已制造超10億顆7nm芯片,是項什么技術,利好的股票有哪些
摘要: 臺積電已制造超10億顆7nm芯片,據臺積電稱該公司的7納米技術已于2018年4月正式投入大規模生產,這是世界上第一個在中的鑄造廠。目前,它已經服務了世界各地的幾十個大客戶,并創造了100多種芯片產品

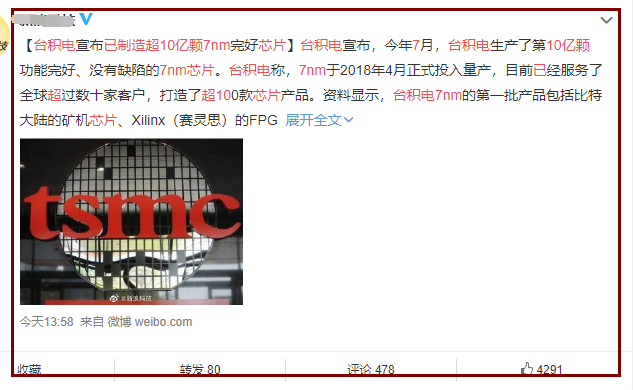

臺積電已制造超10億顆7nm芯片,是項什么技術,利好的股票有哪些。最近,臺積電在官方博客中宣布,今年7月,臺積電生產了第10億7納米芯片,功能良好,沒有缺陷?!八玫墓杵阋愿采w曼哈頓, 13個以上的城區,每個芯片都有超過10億個晶體管?!?/p>
據臺積電稱該公司的7納米技術已于2018年4月正式投入大規模生產,這是世界上第一個在中的鑄造廠。目前,它已經服務了世界各地的幾十個大客戶,并創造了100多種芯片產品。
數據顯示,臺積電首批7納米產品包括比特蘭的芯片礦機、西林的芯片F(xiàn)PGA、華為,的蘋果, 麒麟980的A12等。

臺積電在文章中指出,該公司在中生產7納米芯片的過程中首次引入了光刻極紫外(EUV)技術。作為業內第一家在7納米時代將EUV應用于商業生產的公司,中在這一過程中積累的經驗將有助于臺積電在接下來的5納米芯片大規模生產任務中再次引領半導體行業。
此外,臺積電將7納米技術擴展到中的N6工藝,并用EUV取代了傳統的浸沒層。目前,N6已經進入大規模生產階段。該工藝提供了一個全新的標準單元,邏輯密度提高了近20%,其設計規則與以前版本的N7完全兼容,為7納米芯片的設計提供了一個非常劃算的選擇
據了解,自臺積電,引進7納米技術以來,蘋果,華為, AMD等客戶已經推出了新一代7納米芯片,包括麒麟990系列、A14和銳龍3000、RX 5700系列等。而生產能力長期以來一直供不應求。
今年7月,英特爾宣布其7海里芯片將至少推遲到2022年。首席執行官鮑勃斯旺(Bob Swan)表示,英特爾未來可能會在芯片尋找一家第三方純晶圓代工廠,臺積電有望獲得一些訂單。

目前,除臺積電,外,只有三星擁有成熟的7納米工藝技術,而IBM最近發布的新款CPU POWER10采用了三星制造的7納米技術
制約更先進的7納米及以下工藝的關鍵問題之一是EUV 光刻技術,該技術為臺積電10億7納米芯片的大規模生產做出了巨大貢獻
臺積電已制造超10億顆7nm芯片,是項什么技術?
研究數據表明,光刻機是實現光刻工藝的關鍵設備,光刻機將掩模上的電路結構圖復制到硅片上,開始芯片生產。光刻機器設備是所有半導體設備中中復雜度最高、精度最高、單價最高的設備。
EUV 光刻機器是目前最先進的光刻機器。使用EUV光源,使用的光波波長僅為13.5納米,數值孔徑為0.33。目前,世界上只有ASML能生產EUV 光刻機,價格高達1.2億美元。格芯,的首席技術官加里巴頓曾經說過,如果EUV光刻不在5納米處使用,光刻的臺階將超過100步。
在7納米技術中,臺積電用氟化氬代替EUV完成了7納米工藝,但在產品生產周期、光學鄰近效應校正的復雜性、工藝控制和產量等方面都不如EUV。在技術領域5納米或更先進的中,EUV設備被認為是必不可少的。
西南證券,分析師倪正洋, 6月17日?qǐng)?bào)道,高端光刻機的突破需要物鏡、光源、浸沒系統等核心部件的協同開發,以及光刻膠,光刻,光罩、涂膠等地的開發設備、測試設備等諸多配套設施的配合。在國內,在“02專項",”的大力支持下,近年來發展迅速。

根據上述報告,郭克精密、麒兒機電有限公司和華卓精科在物鏡、浸沒系統和雙工作臺方面通過了02專項驗收,福晶科技的部分產品由ASML提供。在配套設施方面,華特氣體和凱美特氣實現了光刻天然氣突破。南大光電,晶瑞股份,雅克科技,等。擁有布局, 中,高端光刻膠和輔助材料,清溢光電,菲利華打破了國外在光罩,和精測電子, 睿勵的壟斷科學和實現了國內晶圓前端跟蹤檢測設備的替代。芯源微涂膠開發設備已落戶長江倉儲、華力等先進晶圓廠,在中國光刻、產業產業鏈的突破下,預計上海微電子90納米以?xún)?nèi)的下一代光刻機將很快突破。
臺積電已制造超10億顆7nm芯片,是項什么技術,利好的股票有哪些?
臺積電宣布已制造超10億顆7nm完好芯片,這是利 好華為、5G 概念股,5G 板塊應聲拉升。芯片概念股是未來的大勢所趨。
臺積電,芯片,利好股票
