5月14日，國家科技體制改革和創新體系建設領導小組第十八次會議專題討論了面向后摩爾時代的集成電路潛在顛覆性技術[1]，引發了投資者對半導體行業潛在顛覆性技術的關注。

　　摘要

　　我們認為目前全球尤其是我國半導體產業正處于關鍵發展節點：1)摩爾定律接近物理極限，通過制程升級提高芯片性能越來越難；2)先進封裝、化合物半導體等眾多新技術近年來相繼出現并快速發展；3)芯片缺貨等因素使得全球各國意識到半導體產業供應鏈安全的重要性，相繼出臺政策支持本國半導體產業發展。

　　新型技術有望驅動后摩爾時代芯片性能進一步提升，我們梳理了集成電路潛在顛覆性技術。1)計算原理方面，量子計算、光子計算、類腦計算等技術使用量子作用法則、光子作用法則、類人腦信息處理法則替代經典電子計算與或非門表征計算，理論上可在部分類型算法上實現計算效率的大幅提升。2)材料、器件方面，第二/三/四代半導體(GaAs、GaN、SiC、Ga2O3等)具有寬禁帶、高導熱率、高抗輻射等優勢，在高速、高頻、大功率等應用場景相較第一代半導體(Si)具有顯著優勢，隨著5G、新能源技術的發展，化合物半導體的應用正逐步提升。碳基器件(石墨烯、碳納米管等)具有高電子遷移速率優勢，理論上能夠以比硅基器件高近200倍的速率工作。柔性器件(碳納米管、ZnO等)理論上可以較好適配柔性電子領域應用。新型存儲器(相變存儲器、鐵電存儲器、磁性存儲器、阻變存儲器等)相較DRAM、NAND Flash、NOR Flash等傳統存儲器具有高可靠性、高讀寫速度、低功耗等優勢，正逐步向市場推廣。3)計算架構方面，RISC-V具有完全開源、架構簡單、模塊化設計等優勢，目前正在物聯網等領域積極推廣，未來有望成為和x86、ARM比肩的重要架構之一。異構計算(CPU+GPU、CPU+FPGA、CPU+ASIC等)能夠充分發揮不同計算平臺的優勢以提升計算效率(例如讓CPU從事管理和調度，而將計算交給運算能力更強的GPU)，隨著AI技術的發展(尤其是CUDA等技術的出現)，異構架構目前已經得到了較為廣泛的應用。存算一體(阻變存儲器等)將目前計算機存儲和運算兩大基本功能單元合二為一，理論上能夠和AI算法(神經網絡)形成較好耦合。4)芯片集成方面，Chiplet(芯粒技術)、SiP(系統級封裝)、3D堆疊等先進封裝技術能是封裝產業未來重要發展趨勢。此外，我們認為在半導體設備、材料、工藝，軟件層面的算法、應用也存在出現顛覆性技術的可能性。

　　風險

　　半導體潛在顛覆性技術進展不及預期。

　　正文

　　部分潛在顛覆性技術簡介

　　量子計算

　　量子計算機是基于量子力學原理構建的計算機。量子態疊加原理使得量子計算機每個量子比特能夠同時表示二進制中的0和1，從而相較經典計算機算力發生爆發式增長，形成“量子優越性”。在解決實際問題的過程中，CPU采用“串行”計算，即將一個問題的若干部分按照順序依次進行運算；GPU采用“并行”計算，即將一個問題拆成若干個小問題后，同時對每個小問題的一部分進行運算；QPU則利用量子疊加性快速遍歷問題的各種可能性并找到正確答案。形象地說，CPU算力隨比特?cái)?shù)n的增長呈線性n增長，GPU算力隨比特?cái)?shù)n的增長呈平方次n×n增長，QPU算力隨比特?cái)?shù)n的增長呈冪指數2n增長。

　　圖表：CPU、GPU、QPU概念及原理對比

　　資料來源：CSDN，中金公司研究部

　　為具體說明量子計算機的高效性，我們假設存在一個同時適用CPU、GPU、QPU解決的問題。理想狀態下，如果基于CPU開發的經典算法時間復雜度為O(N2)，那么經過GPU并行計算優化后運行時間就會降為O(N)，而基于QPU開發的全新量子算法時間復雜度僅為O(1)。實際運行中，CPU向GPU傳輸數據等操作需要消耗一定時間，QPU為獲得運行結果的概率分布所做的多次觀測也需要消耗一定時間。問題規模較小時CPU實際運行時間有可能較小，但是隨著問題規模的增大，最終運行時間將呈CPU>GPU>QPU排列。

　　圖表：CPU、GPU、QPU計算效率對比——針對CPU算法時間復雜度為O(N2)的問題

　　資料來源：CSDN，中金公司研究部

　　注：本圖僅作概念性說明“量子優越性”

　　科學家預測，經典計算機未來仍將承擔收發郵件、視頻音樂、網絡游戲等功能，而量子計算機則將用于解決大型分子模擬、尋找大數質因數等經典計算機無法模擬的領域，并在AI計算領域?qū)鹘y(tǒng)算力進行提升。

　　先進封裝

　　先進封裝：FIWLP&FOWLP，PLP

　　首先我們先要提及Wafer-level packaging (WLP，晶圓級封裝)的概念。在傳統封裝概念中，晶圓是先被切割成小的晶粒，之后再進行連接和塑封。而晶圓級封裝工序恰好相反，晶圓級封裝將晶粒在被切割前封裝完成，保護層將會被附著在晶圓的正面或是背面，電路連接在切割前已經完成。

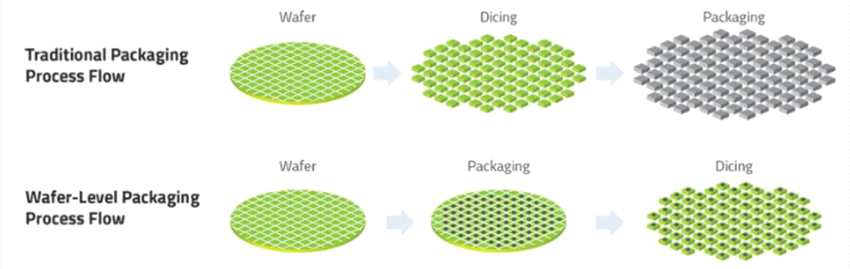

　　圖表：晶圓級封裝示意圖

　　資料來源：Semi Engineering，中金公司研究部

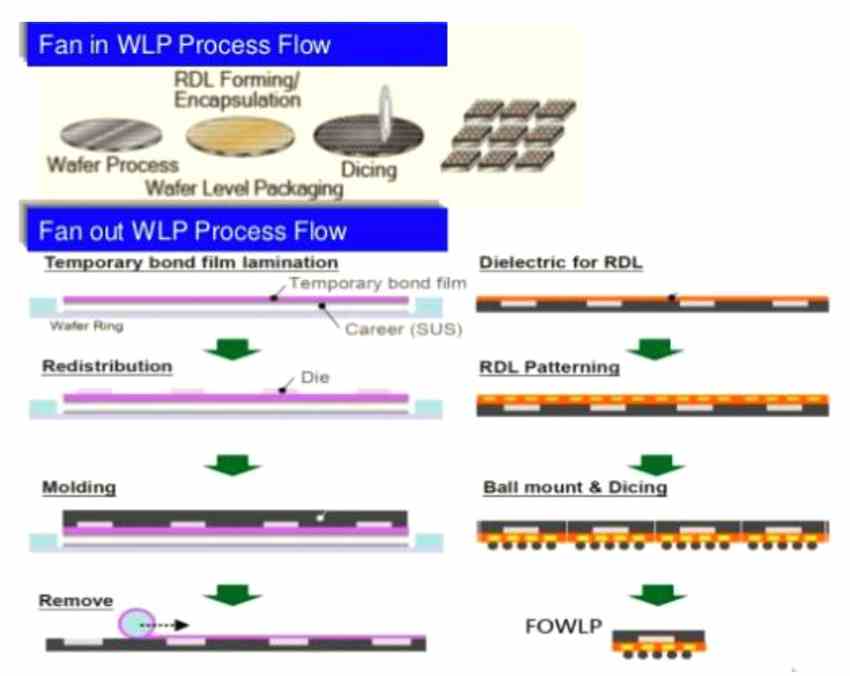

　　圖表：晶圓級封裝流程圖

　　資料來源：Aptos Technology，中金公司研究部

　　FIWLP:全稱Fan-in Wafer-level packaging， 又稱WLCSP(Wafer-level Chip Scale Package)，扇入式晶圓級封裝，也就是傳統的晶圓級封裝，切割晶粒在最后進行，適用于低引腳數的集成電路。隨著集成電路信號輸出的引腳數目的增加，焊錫球的尺寸也就變得越來越嚴格，PCB對集成電路封裝后尺寸以及信號輸出接腳位置的調整需求得不到滿足，因此衍生出了扇出型晶圓級封裝。扇入晶圓級封裝的特征是封裝尺寸與晶粒同大小。

　　FOWLP: 全稱Fan-out Wafer-level packaging，扇出式晶圓級封裝，開始就將晶粒切割，再重布在一塊新的人工模塑晶圓上。它的優勢在于減小了封裝的厚度，增大了扇出(更多的I/O接口)，獲得了更優異的電學性質及更好的耐熱表現。

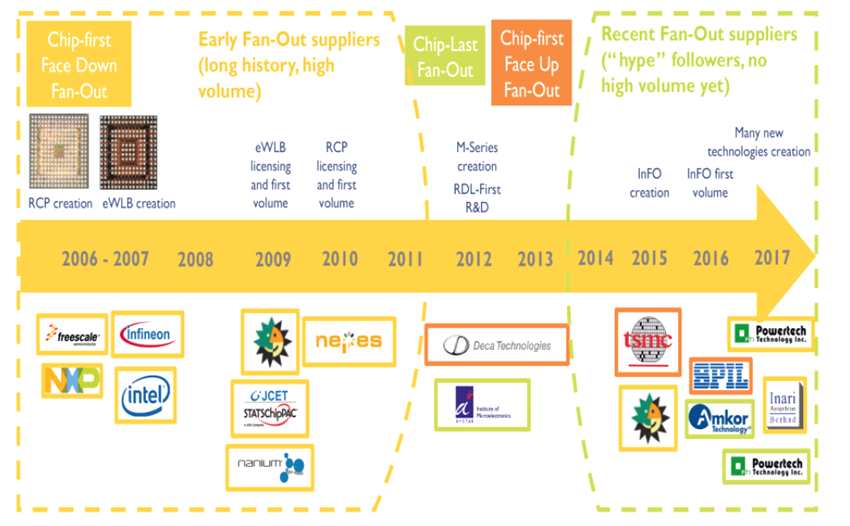

　　圖表：扇出式封裝發展歷史

　　資料來源：Yole，中金公司研究部

　　FIWLP與FOWLP用途不同，均為今后的主流封裝手段。FIWLP在模擬和混合信號芯片中用途最廣，其次是無線互聯，CMOS圖像傳感器也采用FIWLP技術封裝。FOWLP將主要用于移動設備的處理器芯片中。

　　根據Yole的預測，2018年以前FOWLP的主要驅動為蘋果智能手機的處理器芯片，2018年以后的FOWLP的主要驅動除了其他安卓手機處理器的增長，主要是高密度FOWLP在其他處理芯片的應用，如AI、機器學習、物聯網等領域。

　　PLP:全稱Panel-level packaging，平板級封裝，封裝方法與FOWLP類似，只不過將晶粒重組于更大的矩形面板上，而不是圓形的晶圓。更大的面積意味著節約更多的成本，更高的封裝效率。而且切割的晶粒為方形，晶圓封裝會導致邊角面積的浪費，矩形面板恰恰解決了浪費問題。但也對光刻及對準提出了更高的要求。

　　圖表：PLP與WLP的尺寸對比

　　資料來源：Semi Engineering，中金公司研究部

　　圖表：矩形面板有效解決了面積浪費

　　資料來源：IEEE，中金公司研究部

　　圖表：更大基板(600mm x 600mm)帶來的效率提升

　　資料來源：IEEE，中金公司研究部

　　2.5D封裝：RDL & 中介層

　　RDL(Redistribution layer，再分布層)：在晶圓水平上，觸點再分布可以很高效的進行。再分布層用于使連線路徑重新規劃，落到我們希望的區域，也可以獲得更高的觸點密度。再分布的過程，實際上是在原本的晶圓上又加了一層或幾層。首先淀積的是一層電介質用于隔離，接著我們會使原本的觸點裸露，再淀積新的金屬層來實現重新布局布線。UBM在這里會被用到，作用是支撐焊錫球或者其他材料的接觸球。

　　中介層(Interposer)：指的是焊錫球和晶粒之間導電層。它的作用是擴大連接面，使一個連接改線到我們想要的地方。與再分布層作用類似。

　　圖表：再分布層(RDL)示意

　　資料來源：Semi Engineering，中金公司研究部

　　注：此數據于2017年預測

　　圖表：中間層(Interposer)示意

　　資料來源：Semi Engineering，中金公司研究部

　　圖表：中間層(Interposer)技術發展路徑

　　資料來源：Yole，中金公司研究部

　　3D封裝：TSV，PoP和MEMS

　　TSV(Through-silicon via，硅通孔)：Bump和RDL會占用芯片接合到基板上的平面面積，TSV可以將芯片堆疊起來使三維空間被利用起來。更重要的是，堆疊技術改善了多芯片連接時的電學性質。引線鍵合可以被用于堆疊技術，但TSV吸引力更大。TSV實現了貫穿整個芯片厚度的電氣連接，更開辟了芯片上下表面之間的最短通路。芯片之間連接的長度變短也意味著更低的功耗和更大的帶寬。TSV技術最早在CMOS圖像傳感器中被應用，未來在FPGA、存儲器、傳感器等領域都將被應用。根據Yole預測，2016~2021年，應用TSV技術的晶圓數量將以10%的年復合增長率增長。3D存儲芯片封裝也會在將來大量的用到TSV。

　　圖表：3D IC和TSV技術演進路徑

　　資料來源：Yole，中金公司研究部

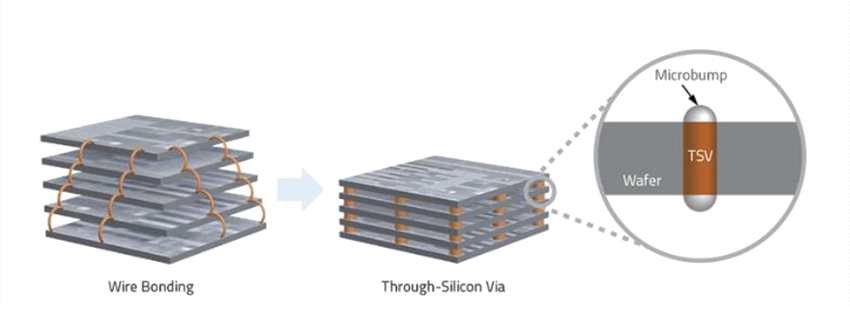

　　圖表：TSV技術示意圖

　　資料來源：Semi Engineering，中金公司研究部

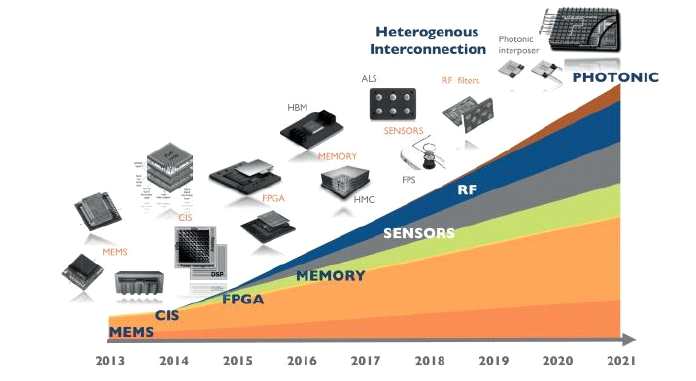

　　圖表：TSV技術發展路徑

　　資料來源：Yole，中金公司研究部

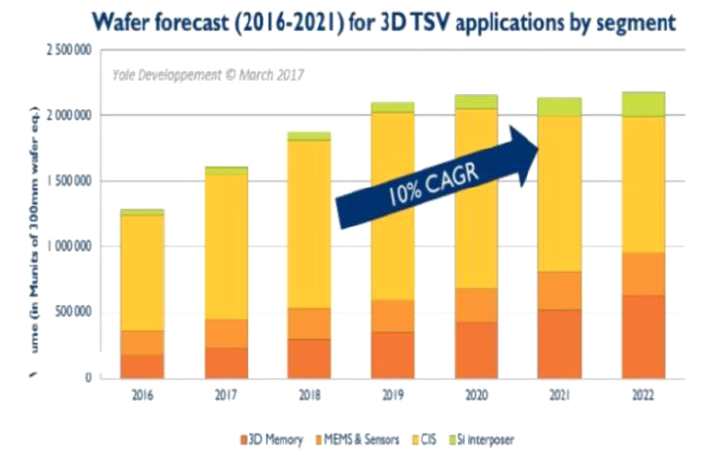

　　圖表：TSV市場規模

　　資料來源：Yole，中金公司研究部

　　PoP(Package on Package，堆疊封裝)：PoP是一種將分離的邏輯和存儲BGA(Ball grid array，球狀引腳柵格陣列)包在垂直方向上結合起來的封裝技術。在這種結構中，兩層以上的封裝單元自下而上堆疊在一起，中間留有介質層來傳輸信號。PoP技術增大了器件的集成密度，底層的封裝單元直接與PCB板接觸。傳統的PoP是基于基板的堆疊，隨著存儲器對高帶寬的需求，球間間隔要求更小，未來將會與FOWLP技術相結合，做基于芯片的堆疊。

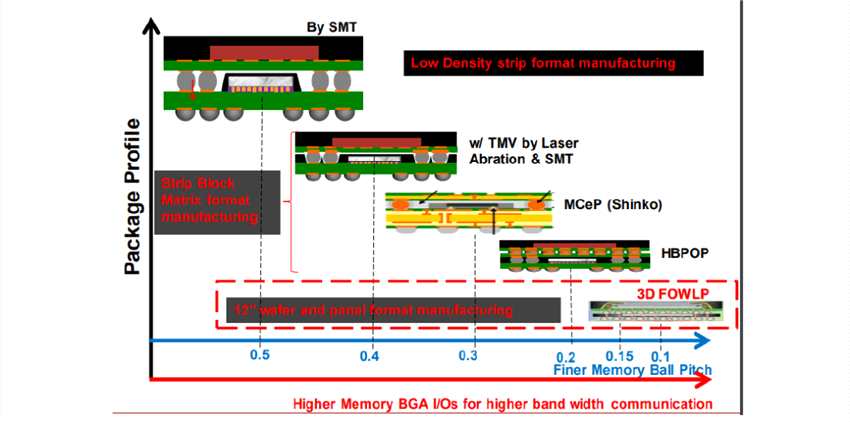

　　圖表：PoP技術演進趨勢

　　資料來源：ASMPT，中金公司研究部

　　MEMS封裝：微機電系統在近些年應用越來越廣泛，隨著傳感器、物聯網應用的大規模落地，MEMS封裝也備受關注。MEMS的封裝不同與集成電路封裝，分為芯片級、模組級、卡級、板級、門級等多元垂直分級封裝，設計時也需考慮不同模組間的相互影響。Yole測算2016年MEMS封裝市場規模在27億美元左右，Yole預計2016~2022年間市場規模將會維持16.7%的年復合增長率高速增長，其中RF MEMS封裝市場是主要驅動，2016~2022年間，年復合增長率高達35.1%。

　　圖表：MEMS封裝技術示意圖

　　資料來源：Yole，中金公司研究部

　　在整個MEMS生態系統中，MEMS封裝發展迅速，晶圓級和3D集成越來越重要。主要的趨勢是為低溫晶圓鍵合等單芯片集成開發出與CMOS兼容的MEMS制造工藝。另一個新趨勢是裸片疊層應用于低成本無鉛半導體封裝，這種技術可為量產帶來更低的成本和更小的引腳封裝。但是，MEMS器件的CMOS和3D集成給建模、測試和可靠性帶來挑戰。

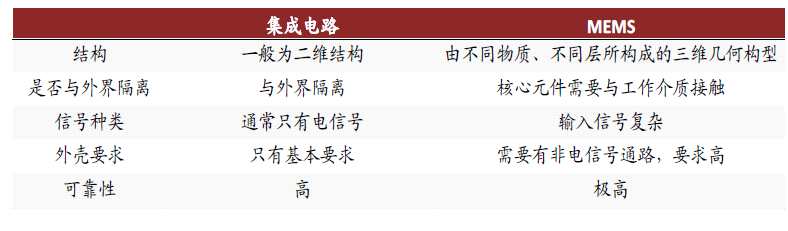

　　圖表：MEMS 封裝的特殊性

　　資料來源：中金公司研究部

　　圖表：MEMS封裝市場規模預測

　　資料來源：Yole，中金公司研究部

　　化合物半導體

　　圖表：化合物半導體應用和材料之間的關系

　　資料來源：中金公司研究部

　　GaN在微波、電力電子以及光電領域的應用

　　1)WaveTek認為，對于5G解決方案，需要功率放大器兼具高線性度和高效率的特性。由于傳統的LDMOS器件在高頻段、高帶寬的應用效率不及第三代化合物半導體的GaN器件，隨著未來工作頻率進一步提高，GaN器件(<50V)的優勢會進一步顯現。目前GaAs和GaN能夠滿足完整的5G實施方案所需的高頻性能。根據Yole測算，整體射頻用GaN器件市場空間從2017年的3.8億美元增長到2023年的13億美元，CAGR 22.9%。其中最主要應用為電信部分，包括智能手機射頻前端模組、基站等，第二大應用為軍工，包括雷達、夜視儀等。

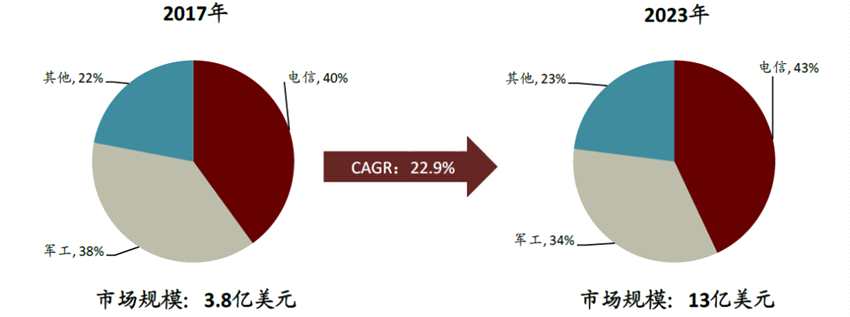

　　圖表：2017-2023用于射頻GaN器件市場容量CAGR將達到22.9%

　　資料來源：Yole，中金公司研究部

　　由于缺乏低成本的GaN襯底，目前主流的外延生長方式為GaN-on-SiC和GaN-on-Si.Qorvo目前的GaN器件都采用GaN-on-SiC的工藝，Qorvo認為SiC襯底外延出的GaN器件具有更高的可靠性以及更低的整體成本。

　　圖表：高頻性能的需求促使GaN器件在射頻中滲透率增長，而對于物聯網等追求低功耗、低成本的應用，則可使用CMOS工藝器件替代

　　資料來源：WaveTek，中金公司研究部

　　2)電力電子領域是GaN另一大應用市場，高壓(650V)/低壓(<200V)GaN功率器件能為AC-DC、DC-DC隔離電源、負載點電源功能帶來附加值，因此在數據中心、通信、交流快速充電等領域發揮越來越重要的作用。根據Yole預測，GaN功率器件市場規模將從2017年的2,300萬美元擴展到2022年的4.6億美元，其中供電電源為最大應用，2022年占比達到52.3%。

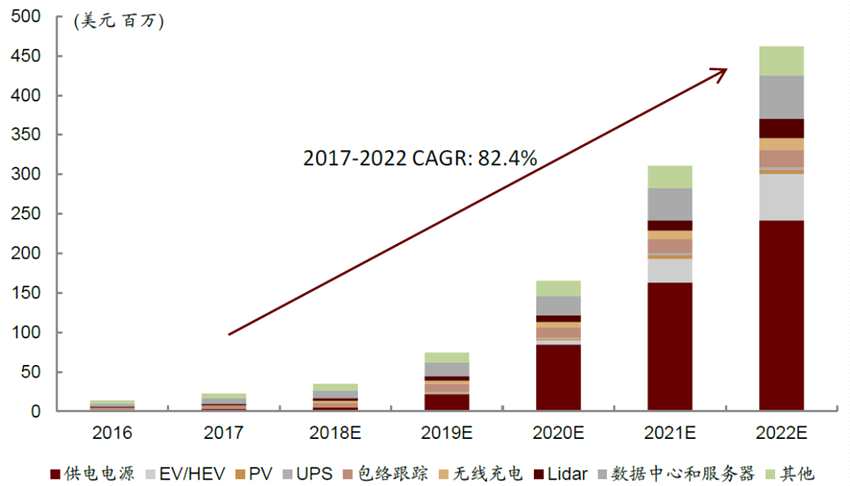

　　圖表：相較于射頻市場，雖然電源市場的規模較小，但增速更快，2017-2022 CAGR達到82.4%

　　資料來源：Yole，中金公司研究部

　　注：此數據于2017年預測

　　3)Sony認為，由于GaN材料能夠拓展光譜至藍綠光范圍(369-525nm)，因此能夠進入某些新興的應用領域并取得更好的效果。例如，在405nm波長下，GaN VCSEL能夠取代GaAs VCSEL應用在2D/3D打印機中，由于藍光的波長短于紅光，因此可以實現更精細的分辨率；又例如在488nm波長下，GaN VCSEL能夠使用在生物傳感器中，可以擴大塑料光纖中光通信的效率，在紅色和紅外線中低成本的波導具有很高的光損失，但在綠色光線中不會發生。我們預計僅就智能手機用VCSEL市場規模2017年就已達到1億美元左右，相信未來隨著GaN器件的發展將有效增加VCSEL在各個應用領域的滲透率。

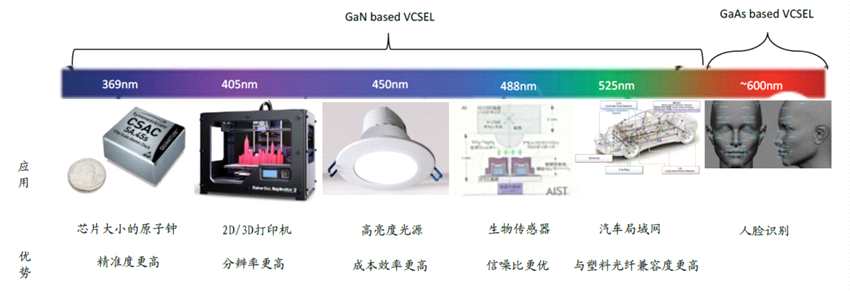

　　圖表：由于GaN基VCSEL能夠拓展光譜至藍綠光，因此能擴展更多應用領域

　　資料來源：Sony，中金公司研究部

　　SiC:寬帶隙功率器件首選材料

　　SiC在高溫、高頻、高壓、熱導率、衰減電場特性方面都表現良好，可以支持600伏以上甚至到2,000伏的電壓，非常適用于寬帶隙功率器件，因此可大量使用在電網、太陽能/風電逆變器、高鐵等應用上。但由于成本太高以及良率問題，我們認為SiC大規模商用化的時間點會比GaN晚。

　　圖表：SiC器件市場2017-2022 CAGR為32.7%，但值得注意的是，2020后市場規模增速變快

　　資料來源：Yole，中金公司研究部

　　注：此數據于2017年預測
