投資要點

　　5G驅動，電信用光模塊市場止跌回升，2023年有望達到46億美元，2019-23年CAGR 11.5%。根據LightCounting的數據，全球4G建設放緩導致電信用光模塊需求下降，2017/18年下滑11.7%/3.3%，伴隨5G建設行業重回增長，2019年預計為30億美元，YoY +14%，隨著建設規模擴大，2023年有望達到46億美元，4年CAGR 11.5%。

　　我們預計2021年國內電信用光模塊市場規模將達到158億元人民幣，2019-21年CAGR 15.3%。根據LightCounting的預測，2019年國內電信用光模塊市場為17億美元。我們測算在5G驅動下，2021年國內電信用光模塊市場將達到22.7億美元(約158億元人民幣)，3年CAGR 15.3%，5G產品占比43.6%。其中中低端的25G前傳光模塊預計占比76.2%，2021年出貨量有望達到1766萬支，市場規模達到52.6億元人民幣。

　　海外龍頭加速整合，CR5接近50%，同時逐步剝離組裝業務，追求利潤穩定。全球光通信龍頭廠商Finisar，Lumentum，Avago近年逐步通過并購來拓展產品線與客戶群體。光器件行業CR5從2016年的40.7%，提升至2018年的45.9%，我們預計2019年將至50%左右。此外，由于光模塊價格波動較大，龍頭廠商逐步剝離組裝業務，希望通過掌控光芯片來追求利潤穩定。

　　國內運營商集采以量換價，考驗廠商成本控制能力，頭部廠商利潤提升空間。運營商未來將通過集采方式進行光模塊采購(預計占比50%)節省中間環節的價差；對供應商而言采購價格可能較低但數量規模提升，頭部廠商具有成本優勢，利潤空間有望增加。由于部分廠商此前只供應單一設備商，隨著集采規模的增加，市場空間有望擴大并迎來邊際改善。此外，部分公司例如昂納科技25G光芯片開始送樣或小規模量產，向上游垂直整合，公司盈利能力有望逐步改善。

　　投資建議：建議關注Lumentum(剝離組裝業務，專注光芯片，光模塊業務毛利率有望保持穩定，此外公司VCSEL產品隨著3D感測應用推廣，有望成為新增長點)；昂納科技(具備低端光芯片生產能力，25G光芯片有望實現突破，公司業務向上延伸，利潤率有望進一步提升)；中興通訊(主設備商，直接受益于5G建設)；長飛光纖光纜(5G建設有望提振光纖光纜需求，行業觸底回升)。

　　風險提示：1)行業競爭加劇產品價格下跌；2)5G建設不及預期；3)運營商集采規模不及預期；4)行業技術發展出現重大變革。

　　報告正文

　　本文針對電信用光模塊，介紹了目前的行業狀況，并從產品類型、成本拆分、不同應用場景進行詳細的介紹；分析了未來硅光技術對行業格局的潛在影響；測算了中國5G建設帶來的光模塊需求；分析了產業鏈的整體發展趨勢和國產廠商的發展情況。

　　受5G驅動，電信用光模塊行業大概率止跌回升，2019-23年CAGR有望達到11.5%。2019年整體光模塊市場規模達到約67億美元，其中電信產品占比44.9%，數通產品(應用于數據中心和企業網)占比50.2%。此前由于全球4G建設進入末期，電信用光模塊出現下滑，2017/18年下滑11.7%/3.3%；5G建設驅動行業有望重回增長，2019年預計為30億美元，YoY +14%，2023年有望達到46億美元，4年CAGR 11.5%。光模塊的數量和規格取決于應用場景，5G時期二者均有提升。從接入網到骨干網，光模塊數量逐漸減少，規格逐步提升。5G時期接入側從兩段式變?yōu)槿问?，前傳光模塊數量提升；此外由于5G數據量增加導致傳輸速率提升，也將帶來各層面的產品規格提升。

　　5G建設將帶動電信用光模塊需求快速增長，我們預計國內2021年電信用光模塊市場規模將達到158億元人民幣，2019-21年CAGR 15.3%，其中5G產品69億元。聯通電信共建共享不會影響前傳光模塊用量，根據我們此前對于中國5G建設規模及節奏的預測，我們預期5G建設將總共帶來284億元人民幣的市場空間，前傳25G光模塊需求最大，將達到219億元，占比77.1%；2021年國內電信用光模塊市場規模達到巔峰158億元，2019-21年CAGR 15.3%，其中5G產品69億元，5G用25G光模塊為53億元。

　　美、日龍頭廠商強強聯合提升話語權，CR5達到約50%；剝離組裝業務以保證利潤率穩定。從產業鏈來看，光芯片價值量最大占比約50%，目前美、日龍頭廠商掌握了大部分光芯片的市場，尤其是25G高端光芯片，從而掌握了產業鏈的話語權。而龍頭廠商近幾年通過并購拓展產品線和業務范圍，實現強強聯合，CR5從2016年40.7%提升至2019年的50%左右，話語權有望進一步增強。此外，龍頭公司也在逐步剝離組裝業務，希望在產品降價時通過擠壓組裝環節利潤來保證自身利潤率的穩定。

　　國內廠商以組裝業務為主，頭部廠商通過規模效應有望提升利潤空間，運營商集采將為部分廠商帶來邊際改善。國內廠商多以純組裝業務為主，并且由于電信用光模塊多為低速率產品，門檻較低行業競爭激烈，產品價格下降較快。5G時期運營商有望進行25G光模塊集采，龍頭廠商具有規模效應，有望提升利潤空間。此前部分廠商(例如新易盛)僅供應單一主設備商，集采后市場空間顯著變大，或迎來邊際改善。部分廠商逐步進入高端光芯片生產，盈利能力有望提升。部分廠商(光迅科技、華工正源、昂納科技)具備低端光芯片的生產能力，高端(25G)光芯片量產在即，隨著能力向上突破，公司盈利能力有望進一步改善。

　　1、5G驅動電信光模塊重回增長，2023年有望達到46億美元，中國市場2021年達到巔峰158億元人民幣

　　1.1、光模塊市場規模67億美元，光芯片占據50%成本

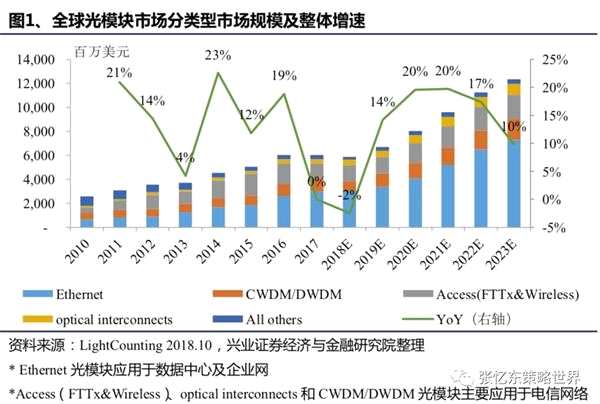

　　2019年光模塊市場規模預計為67億美元，電信用產品占比44.7%，5G驅動下19-23年CAGR 11.5%。光模塊作為光電信號轉換的重要有源器件，廣泛存在于光纖通信系統中。根據LightCounting的數據，全球4G建設速度大幅下降，導致電信用光模塊市場2017/18年下滑11.7%/3.3%。此外LightCounting預測，全球光模塊市場規模2019年達到67億美元，其中電信產品占比44.9%，數通產品占比50.2%。伴隨5G建設，電信產品有望重回增長，2023年達到46億美元，2019-23年CAGR 11.5%。

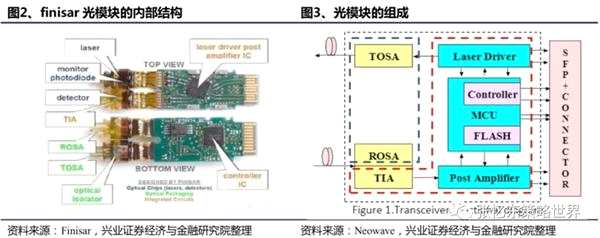

　　　　光模塊的主要結構為TOSA+ROSA。光模塊的主要作用是實現光信號和電信號的互相轉換，可以分為接收端和發射端，其中發射端把電信號轉換為光信號，由TOSA(transmitter optical sub-assembly，光發射次模塊)和對應的驅動電路構成，核心為激光器；接收端把光信號轉換為電信號，由ROSA(receiver optical sub-assembly，光接收次模塊)和放大電路構成，核心為光電探測器。

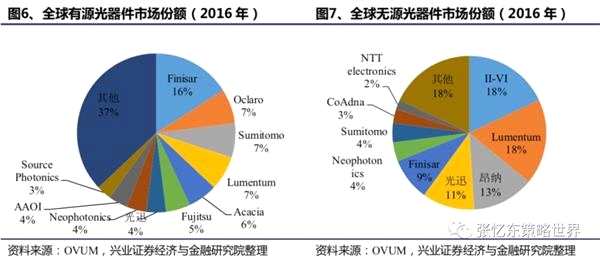

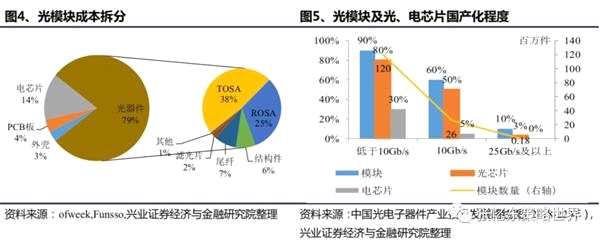

　　　　TOSA+ROSA成本占比約為50%，目前高端芯片主要掌握在美、日廠商手中。通過對光模塊的成本的拆解，光器件共占成本的79%，而在光器件中，TOSA和ROSA共占63%，即占總成本的50%。從全球來看，國內企業主要在無源器件(不涉及光電信號轉換)、低速光芯片等中低端細分市場有競爭優勢，但高端光芯片仍主要掌握在美、日廠商中，包括美國的Finisar、Lumentum、Neophotonics和日本的Sumitomo、Fujitsu。

　　　　1.2、5G建設將拉動國內電信用光模塊需求，2021年有望達到158億元人民幣2019年國內電信側光模塊市場將達到17億美元。根據LightCounting的數據，經歷了2014-16年4G建設以及中移動FTTH建設的高峰期后，國內電信側光模塊市場規模出現下滑，2017年下滑29%。2018年伴隨4G擴容建設光模塊市場出現回暖，LightCounting預計2019年國內電信側光模塊市場規模將達到17億美元。 2019-28年，移動建設190萬座5G基站，聯通和電信共建235萬座5G基站，共建共享不影響光模塊數量。如果十年建設一個與目前4G同等覆蓋程度的5G網絡，我們估算移動需要建設190萬座基站。而對于聯通和電信，采用3.5GHz頻段，我們估算兩者共需建設235萬座5G基站。而對于中國移動160MHz的頻譜帶寬，如果采用光纖直連，一個宏基站對應12支光模塊，如果采用Open-WDM，對應24支光模塊。對于中國聯通和電信，由于兩家共享200MHz的頻譜，所需光模塊數量較100MHz翻倍，一個宏站對應12支光模塊，因此共建共享不會減少光模塊數量。巔峰時期2021年，國內5G所需光模塊市場規模有望達到69億元人民幣，25G光模塊占比76.2%。根據《5G技術發展白皮書》的網絡架構，CU(central unit，集中單元)與DU與宏基站的比例為1:6:48。其中一個DU與CU連接需要4支光模塊，為50G/100G.CU與匯聚層以及核心網相連需要200G/400G光模塊。根據預測的宏基站數量以及單基站用量，我們預計國內5G建設帶來的整體光模塊需求(2019-28年)為284億元人民幣，其中25G光模塊占比77.1%；有望于2021年達到巔峰69億元人民幣，2019-21年CAGR 132.6%；其中25G光模塊需求為1766萬支，規模為52.6億元，占比76.2%。

　　5G驅動，2021年國內電信用光模塊市場規模達到158億元人民幣，2019-21年CAGR 15.3%。結合LightCounting的數據，我們假設2021年國內固網以及骨干網光模塊市場規模為12.8億美元，則2021年國內電信用光模塊市場規模為22.7億美元，即158億元人民幣，2019-21年CAGR 15.3%。

　　　　2、光模塊的規格和數量取決于應用場景

　　2.1、不同場景下，TOSA/ROSA種類不同

　　FP激光器多用于FTTx，DFB多用于無線側和數據中心，EML多用于骨干網和數據中心互聯，VCSEL多用于數據中心。TOSA將電信號轉換為光信號，主要由LD(激光二極管)、封焊管體、陶瓷插芯、陶瓷套管、適配器等組成。其中激光器主要為FP(Fabry-Perot)激光器、直調式DFB(distributed feedback laser，分布式反饋激光器)、EML(electro-absorption modulated laser，電吸收調制激光器)和VCSEL(vertical-cavity surface-emitting laser，垂直腔面發射激光器)，采用的材料為InP或AlGaAs/GaAs；LD的封裝一般采用TO-CAN(transmitter outliner can)封裝、蝶形封裝、COB封裝、BOX封裝以及Flip Clip封裝。

　　其中FP激光器利用FP諧振腔進行模式選擇，產生多縱模的光源，主要利用電信號對驅動電流的調制實現對光信號的調制。由于光源為多縱模，傳輸距離較短，最大傳輸速率較低多為1.25Gb/s以內。

　　DFB激光器內置布拉格光柵，產生單縱模的光源，而直調式DFB則將電信號直接加載到激光器的驅動電流上，從而對產生的光信號進行調制，由于直接對驅動電流進行調制會導致波長漂移(啁啾)，從而會產生色散，影響最大傳輸距離。此外，傳輸信號的帶寬也會因激光器線寬受到限制。而由于激光器有增益飽和效應，線性工作區有限，難以實現較高的消光比，增加了系統誤碼率。

　　EML激光器中包含一個電吸收調制器，基于Franz-Keldysh效應(即施加電場引起晶體吸收光譜的變化)或QCSE(Quantum-confined Stark effect，量子限制Stark效應)，將電信號加載在調制器上，改變光吸收大小，從而實現對光信號的調制，利用這種調制方式，波長漂移(啁啾)小，線性工作區較大，信號傳輸質量高，最大傳輸速率較高，但是價格較為昂貴。

　　VCSEL主要是利用面發射，對驅動電流進行直接調制。同時由于VCSEL激光器的體積較小，其產生激光的閾值電流較小；輸出光束質量較高，發散角較小，光斑呈圓形對稱分布，因此與光纖的耦合效率較高，尤其是與多模光纖的耦合效率可以高于90%。因此多模光模塊多采用VCSEL，但是傳輸距離較短，多為幾十米至幾百米。

　　　　ROSA按光探測器的種類可以分為APD和PIN兩種類型。ROSA將光信號轉換為電信號，主要由PD(光電二極管)、塑封配適器、金屬配適器、閉口套管等組成。其中PD主要分為PIN(移相開關二極管)和APD(avalanche photodiode，雪崩光電二極管)。其中，PIN光電二極管通過P型和N型半導體之間的I型區域，吸收光并產生光電流，具有線性工作區大，噪聲小，功耗低等特點；而APD在PIN的基礎上采用雪崩倍增效應，將接收到的光電流放大，提升探測靈敏度，但是放大的同時也會引入較大的噪聲，降低信號質量，誤碼率升高。

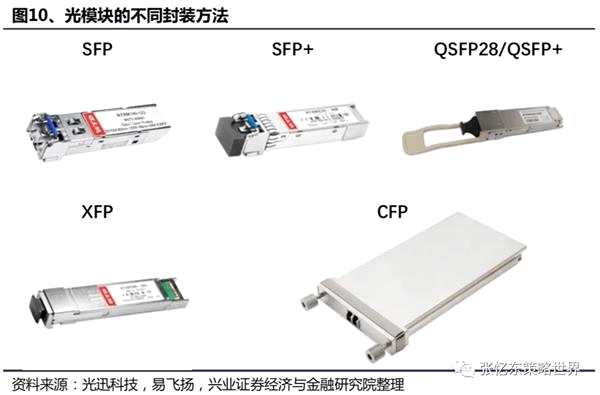

　　光模塊的封裝主要包括：SFP/SFP+封裝、XFP封裝、QSFP+/QSFP28封裝、CFP封裝等。SFP(Small form-factor pluggable)為小型可插拔型封裝，支持LC光纖連接，速率最高為4Gbps，SFP+在SFP的基礎上速率有所提升，最高速率可達10Gbps.XFP(10GB small form-factor pluggable)指一種10GE小型可插拔光模塊，尺寸比SFP+大。QSFP+(Quad small form-factor pluggable)指四通道小型可熱插拔光模塊，通信速率為40Gbps，尺寸比SFP+大；QSFP28封裝大小與QSFP+相同，支持100Gbps的速率。CFP(Centum form-factor pluggable)是一種基于密集波分復用的新型光模塊標準，同時支持數通和電信傳輸兩大應用，速率可達100Gbps。

　　　　2.2、電信網絡：從接入網到骨干網，所需光模塊數量逐步減少，速率逐步提升電信網絡主要分為接入網，城域網以及骨干網，速率和傳輸距離不同。其中，接入網(Access Network)是與業務和應用無關的傳送網，主要完成交叉連接、復用和傳輸功能，將企業、個人用戶、數據中心等接入網絡，包括固網接入以及無線接入；城域網(Metropolitan Area Network)主要是一個城市區域內的信息通信基礎設施，主要是以光纖作為傳輸媒介，是接入網與骨干網的中間環節；骨干網是用于連接多個區域以及地區的高速網絡。傳輸距離上看，接入網的傳輸距離一般小于100km，城域網的傳輸距離一般為100-800km，骨干網的傳輸距離一般為800-2000km。

　　接入層光模塊數量取決于終端設備數，城域網和骨干網取決于數據流量。在接入層由于設備數量較多，以滿足連接需求為主，因此光模塊的數量與終端設備數掛鉤，數據流量方面冗余較大，所用光模塊速率較低但數量最大。而在城域網和骨干網，網絡結構比較精簡，因此光模塊的數量與數據流量掛鉤，所用光模塊速率較高，數量少于接入層。

　　　　接入網：固網和移動網均需要大量低速光模塊

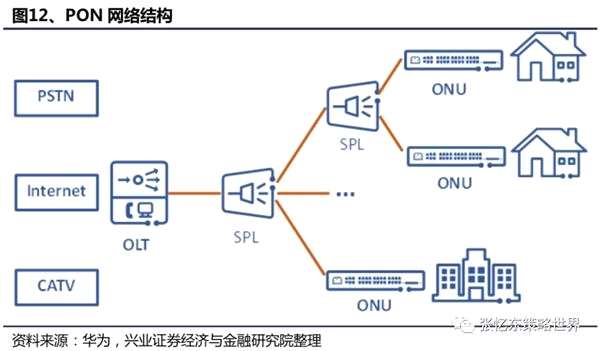

　　固網接入一般采用PON，光模塊消耗量較大。PON(Passive Optical Network，無源光網絡)是指利用無源設備搭建而成的光網絡，其中無源設備指不需額外電源的電子設備，不涉及到信號的轉換以及放大；相較于有源設備，無源設備的故障率低，可靠性高，一般使用壽命較長，維護成本較低。PON網絡主要由光線路終端OLT(Optical Line Terminal)，光分配網絡ODN(Optical Distribution Network)和光網絡單元/終端ONU/ONT(Optical Network Unit/Optical Network Terminal)構成。

　　其中OLT主要是將多種業務的信號在局端匯聚，并以一定的格式向下傳輸給終端用戶(下行)，另一方面將來自終端用戶的信號按照業務類型分別送入不同的業務網絡中(上行)。ODN主要完成信號的上下行傳輸，主要采用分光器。ONU/ONT是用戶側的設備，其中ONT直接應用于最終用戶，適用于FTTH的場景，ONU則與用戶直接仍有一定距離，可以再通過網線、光纖等連接最終用戶，適用于FTTB、FTTO等場景。OLT、ODN和ONU/ONT設備之間的連接需求較大，終端設備數量較多，光模塊用量較大。

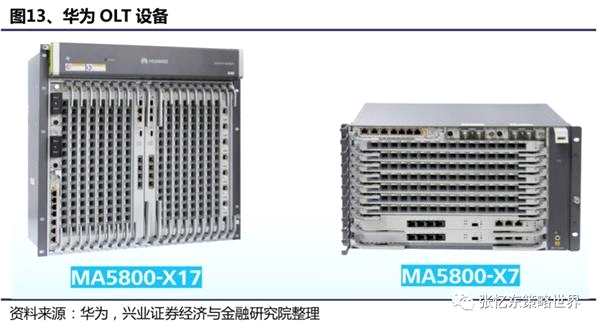

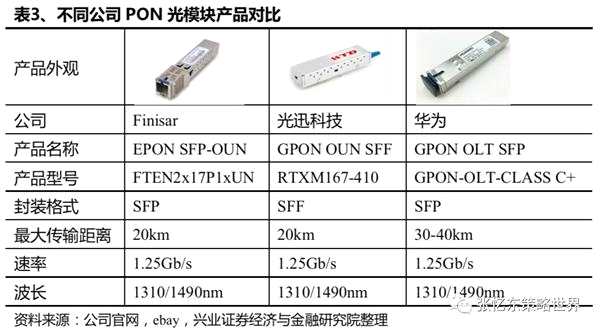

　　　　OLT和ONU一臺設備消耗上百個光模塊，速率較低一般為1.5Gb/s。由于網絡的特點，PON光模塊往往為一對多的模式，模塊不成對使用。以華為OLT平臺MA5800-X17為例，共有17個業務槽板，每個業務槽板支持16個PON端口，則單臺設備共支持272個PON端口。由于PON一般應用于小區域內，傳輸距離較短，一般為20km以內，傳輸速率較低一般為1.5Gb/s，此外，上行波長為1310nm，下行波長為1490nm。目前運營商主要采用傳輸協議為EPON和GPON，其封裝形式包括SFF，SFP/SFP+。

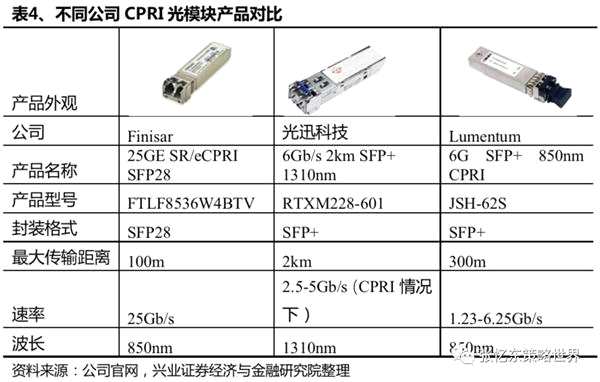

　　　　在無線側接入網，光模塊主要用于RRU和BBU相連，和BBU接入城域網，4G時期接入速率多為10Gb/s。4G BBU(baseband unit，基帶單元)與RRU(remote radio unit，射頻拉遠單元)之間采用高速CPRI協議(Common Public Radio Interface，通用公共無線電接口)，一般為點對點雙纖直連，傳輸距離也往往在200m以內；4G BBU接入城域網速率以10Gb/s為主，封裝多為SFPSFP+和QSFP28，傳輸距離10km/40km。室分基站往往采用了多個RRU級聯，共享一個CPRI接口的組網模式，目前典型配置是2-3級RRU級聯實現頻點覆蓋。

　　　　城域網：根據數據量大小，采用40G/100G光模塊

　　城域網起承上啟下作用，對成本較為敏感，可采用以太網直連或CWDM降低成本。城域網業務類型復雜，需要承載傳統的語音業務、互聯網業務以及未來的各類新興業務。此外，由于業務復雜度提升，用戶需求提升，城域網需要足夠的靈活性、可擴展性以及快速反映能力來適應需求的變化。同時由于業務的帶寬和用戶數量都呈現高速增長的趨勢，也給城域網造成了巨大的帶寬壓力以及業務管理壓力，城域網需要及時的擴容以及升級。另外，與骨干網相比，由于城域網所需的連接距離更短，對于成本較為敏感，因此目前可以通過以太網直連或者CWDM(Coarse wavelength-division multiplexing，粗波分復用)等傳輸技術降低成本。

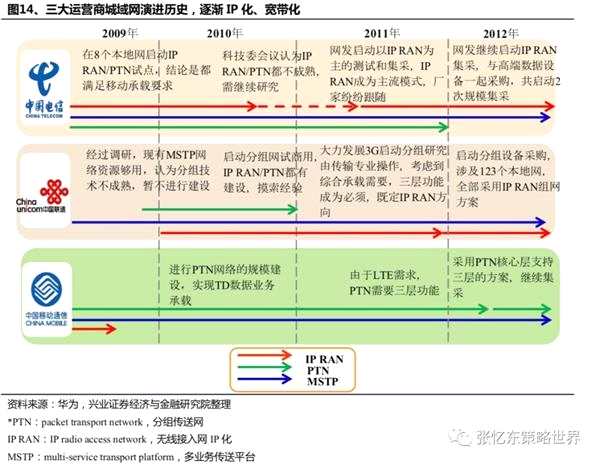

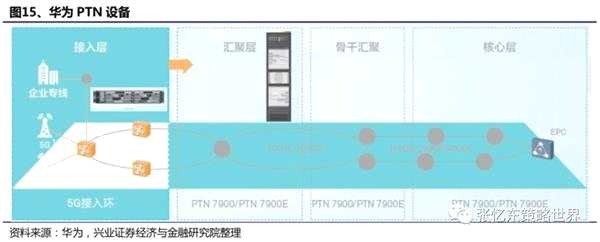

　　　　城域網匯聚層多采用40GE/100GE光模塊，用量與數據流量掛鉤。目前中國移動的城域網采用PTN結構，PTN組網結構以華為的PTN 7900-32和PTN960為例，其中PTN 7900-32用于城域網的匯聚層，最大支持12.8Tbps的交換容量，共有32個處理板，每個板卡有1-4個光模塊接口，所使用的光模塊多為CFP/CFP2以及QSFP28封裝，速率為40GE/100GE，傳輸距離為10km/40km/80km，光模塊數量取決于數據流量。聯通和電信的城域網采用IP RAN結構，其光模塊規格以及用量與PTN設備類似。

　　　　骨干網：數量少速率高，采用高速彩光模塊

　　骨干網主要采用支持高速大容量長距傳輸?shù)腛TN技術，采用光模塊多為WDM/DWDM光模塊(即彩光模塊)，速率多為100G，但總體數量較少。OTN(光傳送網)技術實際上是基于WDM(波分復用)的全光網絡，將傳送網推進到了真正的多波長光網絡階段。OTN可以提供巨大的傳送容量、完全透明的端到端波長/子波長連接，以及電信級的保護，并加強子波長匯聚、疏導能力。OTN配置、復用以及交叉的顆粒明顯大于前代網絡技術，從而大大提升了高帶寬數據業務的傳送效率和適配能力。此外，OTN可以最大限度利用現有設備資源，并可以提供跟靈活的基于電層和光層的業務保護功能。

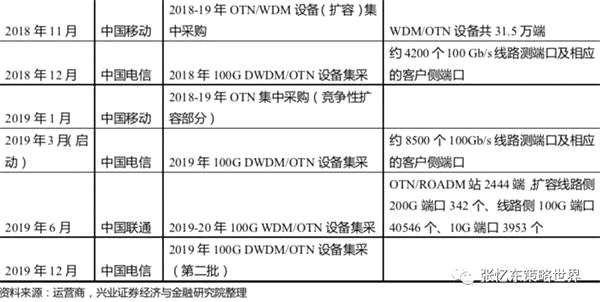

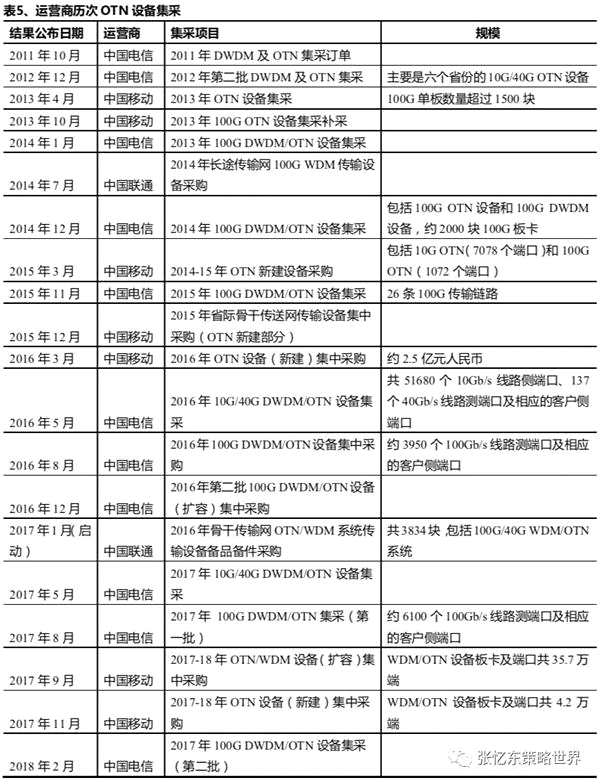

　　運營商自2010年開始進行OTN網絡的部署，目前采購的OTN設備多采用WDM/DWDM 100G光模塊。以華為OptiX OSN 8800為例，該系列單設備最多具有64個業務卡槽，每個業務板有2-8個光模塊接口，多采用DWDM光模塊，封裝為eSFP，XFP和SFP+三種模式。

　　　　2.3、5G將帶來規格和數量的提升

　　5G時期，無線網絡增加中傳環節，光模塊規格以及數量同步提升。5G時期，無線接入側將發生較大的改變，原有RRU以及BBU部分物理層處理功能上移與天線合并成為AAU(active antenna units，有源天線)，以此進一步減少饋線的長度，從而減少信號的損耗。原有的BBU的非實時部分分割出來，重新定義成為CU(centralized unit)，來負責處理非實時的協議和服務；BBU剩余的物理層功能以及實時功能重新定義為DU(distributed unit)。因此網絡結構從此前的兩段連接變?yōu)槿芜B接，所需光模塊數量相應增加。

　　此外，根據IMT-2020(5G)推進組給出的技術方案，光模塊要求如下：在無線接入側采用10G/25G/100Gb/s灰光或Nx25G/50Gb/s WDM彩光；城域網匯聚層采用100G/200Gb/s灰光或Nx100Gb/s WDM彩光；在城域網核心層以及骨干網采用200G/400Gb/s灰光或Nx100G/200G/400Gb/s WDM彩光。光模塊的規格較此前的4G網絡(接入側10Gb/s，匯聚層40Gb/s，核心網及骨干網100Gb/s)均有提升。

　　　　5G前傳：連接數量最大，速率多為25Gb/s

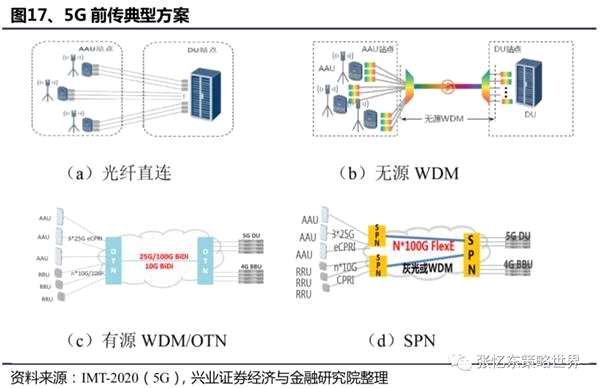

　　5G前傳四種技術方案中，有源/無源WDM和SPN方案消耗光模塊數量為光纖直連的一倍。5G前傳的技術方案包括：光纖直連、無源WDM、有源WDM/OTN、切片分組網絡(SPN)等。其中光纖直連方式最簡單，成本最低，但是無法滿足網絡保護、監控等管理功能，因此無法給uRLLC業務提供高可靠性，且消耗光纖資源最多；無源WDM方案采用彩光模塊，消耗光纖資源較少，無源設備便于維護，但是依舊無法實現網絡監控、保護、管理等功能；有源WDM/OTN節省光纖資源，可以實現性能架空、故障檢測等OAM功能，且提供網絡保護，該技術天然具有大帶寬低時延的特性，缺點是建網成本較高；SPN方案同樣可以實現OAM功能，并提供網絡保護，具備大帶寬低延時的特點，同時可以通過網絡切片化滿足不同應用場景的要求，缺點是建網成本較高。其中有源/無源WDM方案和SPN方案所需光模塊為光纖直連方案的一倍。

　　　　中國移動提出Open-WDM/MWDM技術方案，前傳光模塊數量較4G翻倍。2019年9月3日，中國移動李晗首次公布了中國移動的5G前傳Open-WDM/MWDM技術方案，將在前傳中使用低成本的25G CWDM光模塊實現12波長系統。由于傳統的BBU僅與3個RRU相連，只需要3對(共6只)光模塊。但是5G時期，一個DU(distributed unit，分布單元)可能與需要與30站以上的站點相連，此外由于中國移動在2.6GHz共有160MHz的帶寬資源，每個AAU(active antenna unit，有源天線)需要兩對(四只)光模塊，一個CU可能需要連接180對光模塊，需要360芯光纖，對光纖消耗極大。因此中國移動針對以上規模集中場景引入了WDM技術。相應的每個基站對應24支25G光模塊，為4G時期的四倍，較光纖直連方案翻一倍，每個CU只需一根光纖。

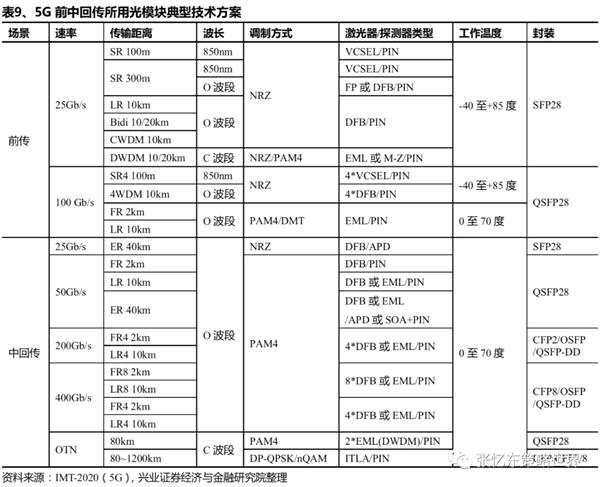

　　前傳光模塊需求占比最大，25G產品市場空間較大。從連接數量上看，前傳光模塊數量最大，在5G承載網絡中需求最高，同時由于應用場景通常為室外，需要工業級的光模塊，速率為25Gb/s，同時正常工作溫度范圍要求較大，為-40度至+85度。采用的激光器/探測器組合方案取決于傳輸距離，對于較短傳輸距離(100m/300m，往往用在DU與AAU距離較近的情況)可以采用多模光纖，波長為850nm，采用激光器/探測器類型為VCSEL/PIN組合，而對于中長距離傳輸(10km/20km，DU與AAU距離較遠)采用單模光纖，波長為1310nm/1550nm，采用激光器/探測器類型多為DFB/PIN或EML/PIN組合。因此，這幾種類型的光模塊在5G規模建設時期有望大批量出貨，市場空間較大。

　　5G中回傳：多為50G/100G灰光或WDM彩光模塊

　　5G接入網中回傳所采用光模塊多為50G/100Gb/s灰光或者WDM彩光。由于5G接入側中回傳網絡的核心功能主要包括多層級承載網絡、靈活化連接調度、層次化網絡切片、4G/5G混合承載以及低成本高速組網等要求，還需支持L0~L3層的綜合傳送能力，主要技術方案包括SPN、面向移動承載優化的OTN(M-OTN)、IP RAN增強+光層，所采用的光模塊以50G/100Gb/s灰光或WDM彩光模塊為主。

　　　　由于中傳和回傳場景下，光模塊往往應用于散熱條件較好的機房內，因此可以采用商業級光模塊。目前80km以下的傳輸距離，主要應用25Gb/s NRZ或50/100/200/400/Gb/s的PAM4光模塊，80km以上的長距傳輸將主要采用相干光模塊(單載波100/400Gb/s)。
