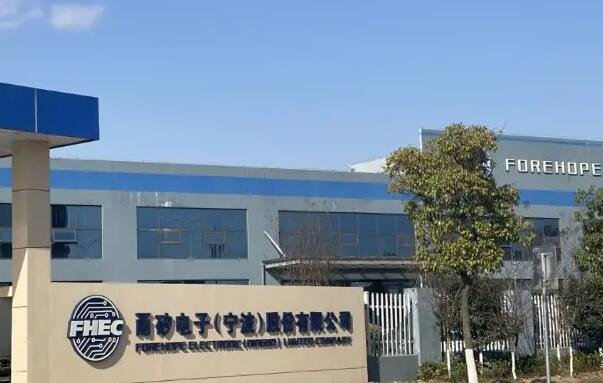

【甬矽電子(688362)、股吧】(寧波)股份有限公司的主營業務為集成電路封裝和測試方案開發、不同種類集成電路芯片的封裝加工和成品測試服務，以及與集成電路封裝和測試相關的配套服務。最近發布了在上證科創板上市的消息，那么具體甬矽電子上市時間是什么時間呢，接下來我們具體看一下。

　　根據目前新股上市的規則，通常情況下新股申購?fù)瓿珊?，一般過8-14天(自然日)上市交易，甬矽電子申購的時間是11月7日，那么根據計算可得甬矽電子上市時間可能會在11月17日-11月21日。當然新股中簽之后也會出現延遲上市的情況，但是一般不會超過14天的樣子。在新股中簽之后，投資者只需要保證賬戶當中有足夠的申購資金就可以了，接下來就是耐心等待甬矽電子正式上市交易吧。

　　甬矽電子行業發展趨勢

　　1、集成電路進入“后摩爾時代”，先進封裝作用突顯

　　在集成電路制程方面，“摩爾定律”認為集成電路上可容納的元器件的數目，約每隔 18-24 個月便會增加一倍，性能也將提升一倍。長期以來，“摩爾定律”一直引領著集成電路制程技術的發展與進步，自 1987 年的 1um 制程至 2015 年的 14nm 制程，集成電路制程迭代一直符合“摩爾定律”的規律。但 2015 年以后，集成電路制程的發展進入了瓶頸，7nm、5nm、3nm 制程的量產進度均落后于預期。隨著臺積電宣布 2nm 制程工藝實現突破，集成電路制程工藝已接近物理尺寸的極限，集成電路行業進入了“后摩爾時代”。 “后摩爾時代”制程技術突破難度較大，工藝制程受成本大幅增長和技術壁壘等因素上升改進速度放緩。根據市場調研機構 IC Insights 統計，28nm 制程節點的芯片開發成本為 5,130 萬美元，16nm 節點的開發成本為 1 億美元，7nm 節點的開發成本需要 2.97 億美元，5nm 節點開發成本上升至 5.4 億美元。由于集成電路制程工藝短期內難以突破，通過先進封裝技術提升芯片整體性能成為了集成電路行業技術發展趨勢。

　　2、先進封裝將成為未來封測市場的主要增長點

　　隨著 5G 通信技術、物聯網、大數據、人工智能、視覺識別、自動駕駛等應用場景的快速興起，應用市場對芯片功能多樣化的需求程度越來越高。在芯片制程技術進入“后摩爾時代”后，先進封裝技術能在不單純依靠芯片制程工藝實現突破的情況下，通過晶圓級封裝和系統級封裝，提高產品集成度和功能多樣化，滿足終端應用對芯片輕薄、低功耗、高性能的需求，同時大幅降低芯片成本。因此，先進封裝在高端邏輯芯片、存儲器、射頻芯片、圖像處理芯片、觸控芯片等領域均得到了廣泛應用。根據市場調研機構 GIA 統計數據，中國先進封裝市場規模到 2026 年將達到 76 億美元，年復合增長率為 6.2%，相比于其他國家增長最快。根據市場調研機構 Yole 預測數據，全球先進封裝在集成電路封測市場中所占份額將持續增加，2019 年先進封裝占全球封裝市場的份額約為 42.60%。 2019 年至 2025 年，全球先進封裝市場規模將以 6.6%的年均復合增長率持續增長，并在 2025 年占整個封裝市場的比重接近于 50%。與此同時，Yole 預測 2019 年至 2025 年全球傳統封裝年均復合增長率僅為 1.9%，增速遠低于先進封裝。

　　3、系統級封裝（SiP）是先進封裝市場增長的重要動力

　　系統級封裝可以把多枚功能不同的晶粒（Die，如運算器、傳感器、存儲器）、不同功能的電子元器件（如電阻、電容、電感、濾波器、天線）甚至微機電系統、光學器件混合搭載于同一封裝體內，系統級封裝產品靈活度大，研發成本和周期遠低于復雜程度相同的單芯片系統（SoC）。以 2015 年美國知名企業推出的可穿戴智能手表為例，其采用了日月光的系統級封裝，將 AP 處理器、SRAM 內存、NAND 閃存、各種傳感器、通訊芯片、功耗管理芯片以及其他被動電子元器件均集成在一塊封裝體內。

　　通過系統級封裝形式，此可穿戴智能產品在成功實現多種功能的同時，還滿足了終端產品低功耗、輕薄短小的需求。根據市場調研機構 Yole 統計數據，2019 年全球系統級封裝規模為 134 億美元，占全球整個封測市場的份額為 23.76%，并預測到 2025 年全球系統級封裝規模將達到 188 億美元，年均復合增長率為 5.81%。

　　4、高密度細間距凸點倒裝產品（FC）類產品在移動和消費市場發展空間較大

　　所謂“倒裝”是相對于傳統的金屬線鍵合連接方式（Wire Bonding，WB）而言的。傳統 WB 工藝，芯片通過金屬線鍵合與基板連接，電氣面朝上；倒裝芯片工藝是指在芯片的 I/O 焊盤上直接沉積，或通過 RDL 布線后沉積凸點（Bumping），然后將芯片翻轉，進行加熱，使熔融的焊料與基板或框架相結合，芯片電氣面朝下。與 WB 相比，F(xiàn)C 封裝技術的 I/O 數多；互連長度縮短，電性能得到改善；散熱性好，芯片溫度更低；封裝尺寸與重量也有所減少。與應用 FC 技術的 SiP 芯片不同，F(xiàn)C 芯片的沉積凸點（Bumping）更多，密度更大，大大減小了對面積的浪費。相比應用 FC 技術的 SiP 芯片來說，F(xiàn)C 芯片有著諸多的優勢，比如更小的封裝尺寸與更快的器件速度。

　　了解過甬矽電子上市時間的相關內容，我們來看看新股的漲停知識。

　　新股上市首日上漲規則

　　目前實行的關于新股上市首日漲跌幅的限制是在2014年1月1日后實行的，股價最高漲幅為發行價44%。

　　根據上交所規定，新股上市首日集合競價進行申報的價格有效區間是：下不得低于發行價格的80%，上不能高于發行價120%；在連續競價進行申報有效價格區間是：下不得低于發行價格64%，上不能高于發行價格的144%。這就是對于新股上市首日漲跌幅限制的具體內容。同時還做出了其他的規定：在盤中價格首次漲跌幅達到10%的時候，出現臨時停牌30分鐘，首次漲跌幅達到20%的時候，停牌當日的下午2點55分。

　　和上交所不同的是，深交所在首日收盤的時候，不是集合競價而是集合定價，以下午2點57分成交價為定價，根據時間來對于申報進行一次性的集中交易。在新股首次漲跌幅達到10%，停牌30分鐘；達到20%的時候，停牌到到當日下午2點57分。

　　科創板新股上市的前五個交易日是沒有漲跌幅限制的，但交易所設置了新股上市前5日的盤中臨時停牌機制，即在盤中成交價格較當日開盤價首次上漲或下跌達到30%、60%時，分別停牌10分鐘。甬矽電子首日上漲規則符合這一規定。

　　以上就是關于甬矽電子上市時間的全部內容，希望對您能有所幫助。還有其他的需要可以咨詢客服。
